35KV高压无功自动补偿装置柜

35KV高压无功自动补偿装置柜

型号TBBZ 35kv高压柜,来图定制,厂家直销,报价快,货期短,欢迎来图询价!
价格:电议

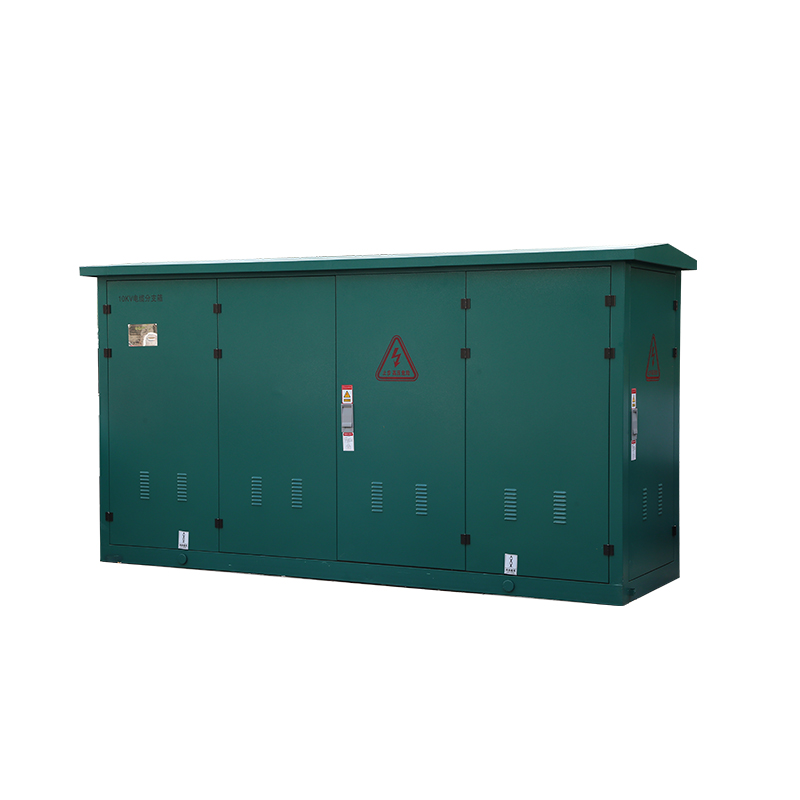

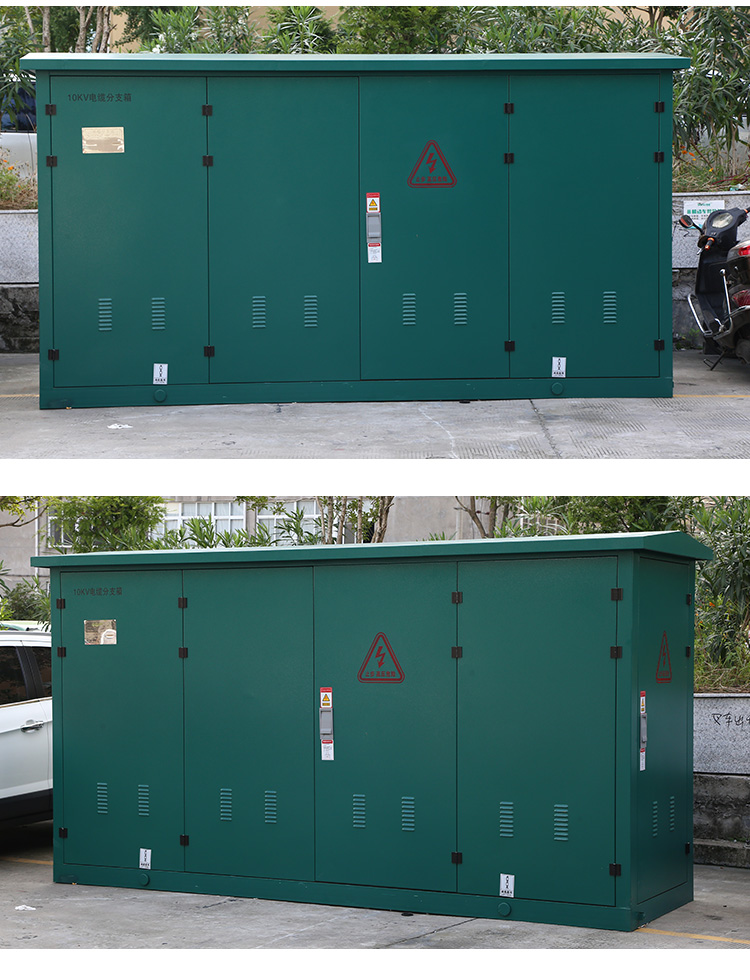

35KV高压无功自动补偿装置柜图片及参数

35KV高压无功自动补偿装置柜TBBZ

35KV高压柜


概述

    TBBZ系列高压柜根据6KV.10KV供电母线的电网及负荷状况,通过控制系统电容器组自动跟踪投切,进行无功功率自动跟踪补偿,功率因数达到0.9以上。极大的优化电能质量、节损降耗,提高输配电系统的输送容量。


型号及含义

35KV高压柜型号及含义

例如: TBBZ10-1500(600+900)-AK 表示电压为10KV,装置容量为1500kvar。分两组自动投切,一组 600kvr,一组900kver。单星型接线,开口三角电压保护。


正常使用条件

1.海拔高度:不高1000m。

2.环境温度: -25℃~ +55℃。

3.相对湿度:不超过85%。

4.运行场所不允许有爆炸危险的介质周围介质中不应含有腐蚀性和破坏绝缘的气体及导电介质不允许充满水蒸汽及有严重的霉菌存在。

以上为TBBZ高压无功自动补偿装置的正常使用条件


产品特点

以下八点为高压柜的产品特点:

1.装置能在1.1倍额定工作电压的稳态过电压下长期运行。

2.装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行。

3.装置采用真空接触器投切,可频繁操作。

4.每组电容器设有放电线圈.在5秒内可剩余电压降致50V以下。

5.每组电容器可用继电器保护或是微机保护控制单元,实现电容器组的过流电压不平衡、系统的欠压,过压保护。当某组电容器出现故障后,可切断本组电容器,不影响其他电容器的使用。

6.单台电容器有喷逐式熔昕器保护,每组配有避雷器起操作过电压及雷击过压保护。

7.大屏幕液晶显示控制器.实时显示系统电压、电流、功率因数:具有RS232/RS485标准通讯接口,并可实现“四遏”功能。

8.每组可配置电抗器抑制合闸涌流或抑制谐波放大。


主要技术参数

以下五点为高压柜的主要技术参数:

1.额定电压:6-10kV;

2.额定频率:50Hz;

3.额定容量:100-10000kvar;

4.分组数量:1-5组;

5.电抗器参数选择:抑制合闸涌流,电抗率为0.1-1%;抑制5次以上谐波,电抗率为6%;抑制3次以上谐波,电抗率为12%。

35KV高压柜一次原理图

 (35kv高压柜一次原理图


订货须知

1.产品的全型号,对补偿容量及分组有特殊要求请注明;

2.是否需要微机监控仪、是户内型还是户外型;

3.需要电抗器时,应提供谐波情况,主要是最低次谐波的次数。
