光伏发电站防孤岛装置的作用、功能及原理

发布时间：2020-06-29 16:20:34 作者：诺电来源：网络

随着时代的发展，电力需求的增大，光伏发电也越来越普及，光伏电站中由于电压或频率等异常引起的孤岛现象会损害公众和电力公司维修人员的安全和供电的质量，诺电生产了带防孤岛装置的并网柜。下面我们来看看防孤岛装置的作用吧！

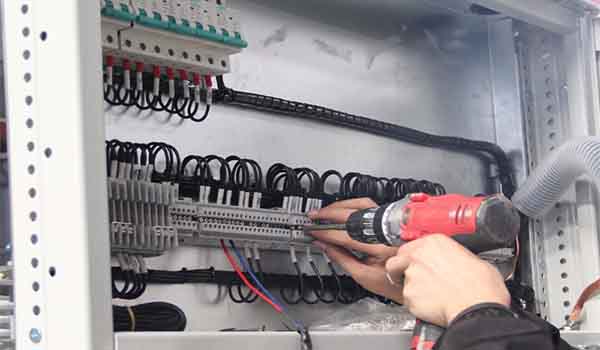

防孤岛装置

相关推荐：防孤岛装置与反孤岛装置的区别

先来解释一下什么是孤岛现象：

在电子电路中，孤岛是指电路的某个区域有电流通路而实际没有电流流过的现象。在通信网络中，无线移动基站的覆盖可能会存在的一种现象。发生在一部分的电网和主电网断开，而这部分电网完全由光伏系统来供电。

光伏发电防孤岛装置的作用

1、当电网侧失电的时候，需要维修人员去检修，这时光伏本侧还处于正常发电状态，而防孤岛保护装置会向并网开关发出命令，让其跳闸，从而很好的保证了光伏两侧维修人员的生命安全。

2、当光伏本侧或者电网侧任何一侧出现频率、电压或者过载运行时防孤岛保护装置也会迅速向并网开关发出命令，让其跳闸，从而很好的保证了两侧主设备不受伤害，避免事故进一步扩大。

3、当故障解除后，光伏两侧都处于正常状态。这时防孤岛保护装置就会检测到相关信号，自动合上并网开关，让其正常工作，省去了人工并网的繁琐。带有失压跳闸、检有压自动合闸功能等等。

防孤岛装置功能特点

1、具有顺序记录功能，可记录150条，数据掉电不丢失。

2、任何时刻约1分钟内，如果没有按键盘按键，背景光会自动消失并返回运行页面。

3、频率精度：≤0.01Hz。

4、保护可选择动作于跳闸或告，投退控制定值的取值含义为：0:退出,1～2:投入--1:跳闸,2:告。

5、检修压板开入量有信号时，液晶显示“检修压板投入”。检修压板投入时闭锁自动有压合闸。

6、逆功率保护。

7、具有控制回路异常告。

防孤岛装置工作原理

1、工作电源：正常工作时，不大于5W。

2、相间过流II段方向控制。

3、进线TV异常判据为：进线电压小于0.3倍线路额定线电压，且进线合位或有流，10s后报线路TV异常。不满足以上情况，10s后进线TV异常返回。

4、采用高性能的32位微处理器CPU，大容量的ROM、RAM及FlashMemory，使得该CPU模件具有极强的数据处理及记录能力，可以实现各种复杂的故障处理方案和记录大量的故障数据，可记录的数不少于500次。

5、装置处于检修(检修开入有信号)时,闭锁自动合闸功能。

6、线路送电后观察显示器上显示的各相电流、电压量及其相位角，与实际情况应一致。

7、采用全密封式结构，具有良好的抗震、防尘性能。

防孤岛装置的保护配置功能

1、低频保护：频率在35HZ-65HZ之间时且曾经在低频值以上时低频保护才能启动，低频保护动作200ms后立即返回。

2、过频保护：当频率高于定值时保护启动。

3、低压保护：当电压低于定值时动作。

4、过压保护：当电压高于定值时动作。

5、联跳：支持变电站侧联跳，即当收到变电站侧联跳命令时延时开出跳闸出口，切本站的并网开关。

6、频率突变：当频率波动值超过所设定值时,保护动作。

根据实际情况和当地的具体要求，一般情况下大中型光伏电站可以安装防孤岛保护，也可不安装，但是当故障时必须可以快速准确的切除并网开关。主要是在大中型光伏电站中都建有变电站，站中有比较齐全的微机保护装置，当故障发生时，对应的微机保护就会及时准确的动作，光伏发电防孤岛装置有时候在电站中作为一个后备保护存在。如果需要订购带防孤岛装置的并网柜就快电话咨询诺电吧！
