光伏并网柜的容量计算

任务目标：

掌握并网光伏电站组件容量设计方法。

任务描述：

并网光伏发电系统以电网储存电能，一般没有蓄电池容量的限制，即使是有备用蓄电池组，一般也是为防灾等特殊情况而配备的。并网光伏系统的设计也就没有独立光伏发电系统那样严格，注重考虑的应该是太阳能光伏方阵在有效的占用面积里，实现全年发电量的最大化。条件允许的情况下，太阳能电池方阵的安装倾斜角也应该是全年能接收到最大太阳辐射量所对应的角度。

任务实施：

并网光伏发电系统容量的设计与计算，除了可以采用上面介绍的几种方法外，还可以按照下面介绍的方法计算。一是通过太阳能电池方阵的计划占用面积计算系统的年发电量，并确定出太阳能电池方阵的容量。二是通过用电负载的耗电量计算出光伏方阵的占用面积，确定出太阳能电池方阵的容量。该方法以当地年太阳能辐射总量为计算参数。

一、光伏方阵发电量的计算

光伏方阵年发电量计算公式为：

年发电量（KWh）=当地年总辐射量（KWh/m²）×光伏方阵面积（m²）×电池组件转换效率×修正系数

公式中光伏方阵面积不仅仅是指占地面积，也包括光伏建筑一体化并网发电系统占用的屋顶、外墙立面等。组件转换效率，单晶硅组件取17%，多晶硅组件取15%。

修正系数K=K1×K2×K3×K4×K5

其中K1为太阳能电池长期运行性能衰降修正系数，一般取0.8: K2为灰尘遮挡玻璃及温度升高造成组件功率下降修正，一般取0.82; K3为线路损耗修正，一般取0.95; K4为逆变器效率，一般取0.85，也可根据逆变器生产商提供的技术参数确定；K5为光伏方阵朝向及倾斜角修正系数。

表7-7 太阳能电池组件朝向与倾斜角的修正系数

光伏组件朝向	太阳能电池组件方阵与地面的倾斜角
光伏组件朝向	0°	30°	60°	90°
东	93%	90%	78%	55%
东南	93%	96%	88%	66%
南	93%	100%	91%	68%
西南	93%	96%	88%	66%
西	93%	90%	78%	55%

同一系统有不同方向和倾斜角的光伏方阵时，要根据各自条件分别计算发电量。

二、根据负载耗电量计算光伏方阵的面积

理论上讲，负载全年消耗的电能应该与光伏发电系统全年的发电量相等，因此，在统计和计算出负载全年耗电量后，利用上述公式就可以计算出光伏组件或方阵的面积。

计算光伏方阵面积公式

设计实例：某住户有家用电器、电脑及照明灯等，日耗电量统计见表7-8，住户房屋朝向正南，屋顶倾斜角30。，当地年太阳能辐射总量为6498MJ/m²，换算后为1805kWh/m²，计划选用单晶硅电池组件，求该方阵面积，并确定电池组件规格尺寸和容量。

计算：统计该住户日耗电量如表7-8所示。

表7-8 大气环境监测站设备耗电情况统计

序号	负载名称	直流/交流	负载功率（W）	数量	功率合计（W）	每天工作时间（h）	每日耗电量（Wh）
1	彩色电视机	AC	120	1	120	4	480
2	计算机	AC	300	1	300	3	900
3	电冰箱	AC	95	1	95	12	1140
4	照明灯	AC	15	5	15	3	225
5	微波炉	AC	900	1	900	0.1	90
6	数字机顶盒	AC	28	1	28	4	112
7	合计				1518		2947

根据住户屋顶面积及长宽形状，拟选择规格尺寸为1200mm×550mm的单晶硅太阳能电池组件16块，4块串联4串并联，每块输出峰值功率为85W，总功率为85WX16-1360W。占用面积为1.2m×0.55m×16=10.56m，符合设计要求。

三、固定式光伏阵列间距确定

（1）阵列前后排间距设计

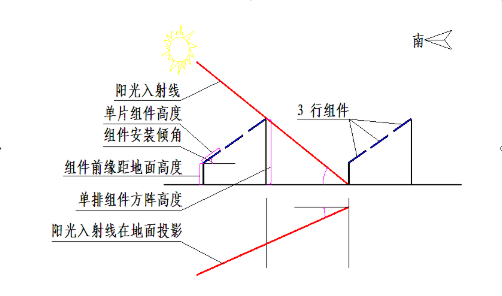

光伏阵列通常成排安装，一般要求在冬至影子最长时，两排光伏阵列之间的距离要保证上午9 点到下午3 点之间前排不对后排造成遮挡。

（2）太阳能电池板最低点距地面距离H（不包含倾斜屋顶部分）

太阳能电池板最低点距地面距离H的选取主要考虑如下因素：

高于当地最大积雪深度；

高于当地洪水水位；

防止动物破坏；

防止泥和沙溅上太阳能电池板；

四、太阳能发电系统功率与带负载配置

交流负载分电阻性负载、电感性负载、电力电子负载。

电阻性负载：电流与电压相同，无冲击电流。例如：白炽灯、电子节能灯、电加热器等。

电感性负载：电压超前电流，有冲击性。例如电动机、电冰箱、水泵。

电力电子负载：有冲击电流。例如荧光灯（带电子镇流器）、电视机、计算机等。

电感性负载的浪涌电流：

电动机：额定电路的5～8被，时间50～150ms。电冰箱：额定电流的5～10倍，时间为100～200ms。

彩色电视机的消磁线圈和显示器：额定电流的2～5倍，时间为20～100ms。

电力电子类负载的峰值电流（振幅系数）

负载参数和对电源的要求有：电压、电流、功率因素、波形、频率等。

在实际光伏发电系统中，系统所带负载是光伏发电系统设计的重要因素，特别对于电阻性负载、电感性负载、电力电子负载系统容量设计有不同要求。下表为光伏发电功率与带负载类型配置速配表。

发电功率（W）	额定负载（W）	峰值负载（W）	输出电压（V）	输出电流（A）	照明	彩电	台式电脑	电冰箱	洗衣机	空调器	厨房电器
50	50	75	DC12	DC4.1	●	△	△	△	△	△	△
50	50	75	AC220	AC0.2	●	△	△	△	△	△	△
100	150	225	AC220	AC0.7	●	△	△	△	△	△	△
150	150	225	AC220	AC0.7	●	△	△	△	△	△	△
200	200	300	AC220	AC0.9	●	△	△	△	△	△	△
300	300	450	AC220	AC1.4	●	◎	◎	△	△	△	△
500	500	750	AC220	AC2.3	●	◎	◎	△	△	△	△
600	600	800	AC220	AC2.7	●	◎	◎	◎	△	△	△
800	800	1200	AC220	AC3.6	●	●	◎	◎	△	△	△
1000	1000	1500	AC220	AC4.5	●	●	●	●	◎	△	△
1500	1500	2250	AC220	AC6.8	●	●	●	●	◎	△	△
2000	2000	3000	AC220	AC9.1	●	●	●	●	◎	◎	◎
3000	3000	4500	AC220	AC13.6	●	●	●	●	●	◎	◎
4000	4000	6000	AC220	AC18.2	●	●	●	●	●	●	◎
5000	5000	7500	AC220	AC22.7	●	●	●	●	●	●	●
7500	7500	11250	AC220	AC34.1	●	●	●	●	●	●	●
10000	10000	15000	AC220	AC45.5	●	●	●	●	●	●	●
