当前位置:光伏并网柜 >二次设备预制舱的舱体设备布置方案 / 返回上一页二次设备预制舱的舱体设备布置方案
二次设备预制舱有着检测监控的功能,舱内安装有消防、暖通、照明、通信等用以监控一次设备的辅助设备,保障预制舱设备的有序安全运行,其中,二次设备预制舱的舱体设备布置方案也是有着相关规范的,各布置方案也有相应的优缺点,以下是具体分析。

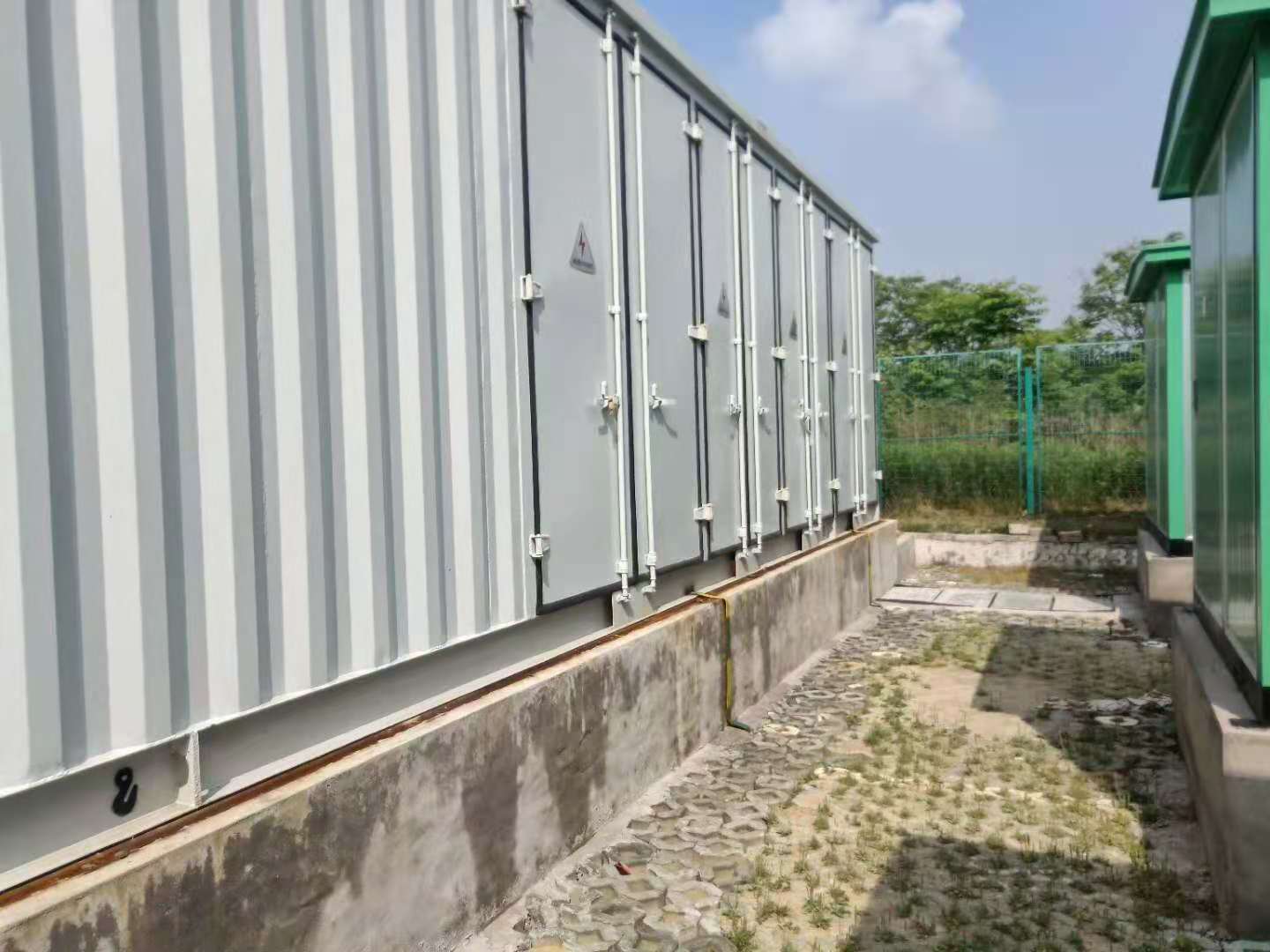

预制舱
1、舱体设备单列排放方案
二次设备预制舱的舱体设备单列排放是安装最简单方便的一种方案,采用不靠墙安装的方式,舱体的前后留有一定空间,用作日常维护的通道,缺点是这种方式可以放置的舱体设备较少,空间利用率太低,不适用于设备数量较多的情况。
2、舱体设备双列靠墙排放方案
舱体设备双列靠墙排放弥补了单列排放空间利用率不足的劣势,但由于是靠墙排放,预制舱的后门也就无法使用了,接线也要做相应的调整,可以采用前开门接线方式,将装置布置在柜门上实现背面接线。或采用板前接线方式,使所有的接线操作全部在正面完成,具体方法为将装置面板翻起,进行接线工作。
预制舱
3、舱体设备不靠墙拼接方案
这种方案与单列排放方案类似,都是采用不靠墙方式,留有维护通道,拼接方案具有优势的地方在于它放置了多个舱体,并共用空调、照明等辅助设施,有效节约了资源,因留有维护通道,设备的维护也方便了许多,特别适合用作通信屏柜。
预制舱从工厂完成设备的安装、调试,整体运往现场,搭建十分方便,再选用合适的设备布置方案,可以减少不少搭建和后期维护的时间,以上三种二次设备预制舱的舱体设备布置方案各有其适用范围,用户根据自身条件选择适合的布置方案即可。
以上介绍的二次设备预制舱的舱体设备布置方案,希望可以帮助到大家,诺电电力在生产制造预制舱这方面是专业的,如果大家有预制舱的需求或问题,欢迎联系我们。
