详解预制舱式变电站内各模块设备及布置方式

发布时间：2020-12-22 16:22:58 作者：诺电来源：网络

预制舱式变电站的组成有很多种方式，像输配电工程需要多项功能配合使用，一个完整的预制舱式变电站内具有多种预制舱模块协同作用，完成相关工作，下面将对预制舱式变电站内各模块设备及布置方式进行详细介绍。

1、通用GIS预制舱模块220kV和110kV配电装置采用放置在预制舱中的气体绝缘GIS设备，操作安全可靠。它可以灵活地实现电缆或架空线的进出，并可以根据用户需要组合成单母线段，桥式连接和双母线。同时，主变压器进线，出线和母线三个间隔PT合并成线变换组，可以实现GIS舱体布局的优化

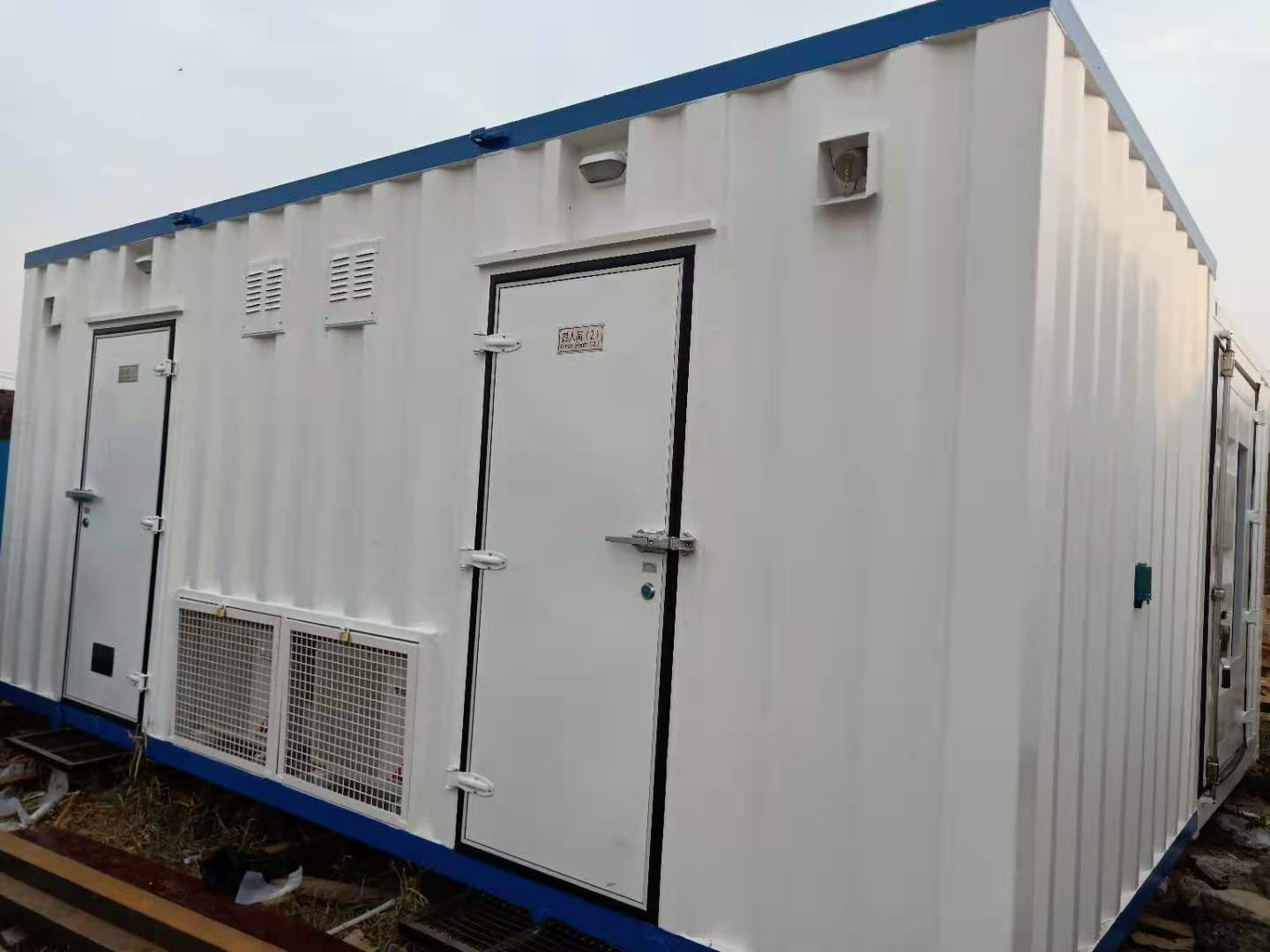

预制舱式变电站

相关文章推荐：【收藏】预制舱式变电站性能特点总结

2、预制舱变压器模块。变压器放置在带围栏结构的预制舱中，没有裸露的导体，可以确保定向爆炸。双层钢柜取代了传统的防火墙；散热器使用通风格栅冷却并防止风扇噪音；舱体技术中使用了电磁屏蔽，以减少电磁辐射。

3、335kV和10kV开关柜预制舱模块预制的舱体开关柜通常使用手推车式开关柜，其灵活性好，维护安全，供电可靠性高，安装紧凑。舱体一般配备微正压空调，以确保舱体内稳定的工作环境，并设置了内燃弧形泄压通道，泄压口设置在舱体外部，以确保人员安全电气故障。

4、二次组合设备预制舱模块所有辅助设备都集中放置在舱体中。舱体中设备的安装，接线和调试在工厂内进行。现场使用预制的光缆实现机柜上检查门的即插即用和灵活安装，解决了二次设备机柜维修后的问题。对于预制舱式变电站内各模块内部设备及布置方式也提供了很大的便利。

5、无功补偿、接地变预制舱模块无功补偿设备，接地变压器和消弧线圈设备可以在工厂预制，并以高集成度安装在相应的预制舱模块中。

6、综合预制舱模块控制台，办公室和生活设施可以安装在集成的舱体中，以实现办公室和生活功能的集成。通过工厂内整个舱体的设计和制造，它可以在运输到现场并安装后直接使用。

7、常用的标准化组合预制舱模块常用的标准组合式预制舱由两个相同型号的预制舱拼接而成。舱体的内部和外部要求与预制舱相同。考虑到道路运输条件，需要将组合的预制舱分成两个独立的预制舱。运至现场，再次现场拼接。通过多种模块组成的预制舱式变电站功能更加强大，可以满足多种需求，预制舱式变电站内各模块的内部设备及布置方式也是根据规范进行的，根据需要也可以进行适当的调整。
