最实用的10kV配电室高低压设备精解,速成专家

发布时间:2023-03-06 10:21:52 作者:诺电光伏成套设备 来源:诺电光伏成套设备



浙江诺电电力科技有限公司主要生产光伏并网柜、光伏箱变、预制舱、储能舱、充气柜、环网箱和35kV高压柜等产品。产品专供国家电网、轨道交通、高速公路、通讯、化工、冶金及其他工业客户。浙江诺电电力在全国设有18个办事处,强大的销售和售后服务网络体系,对客户承诺24小时服务响应机制
       基于工程实例,图文解读10kV配电室内高低压设备,看看分别都包含什么?


10kV配电室高压设备



1、常用高压柜柜型

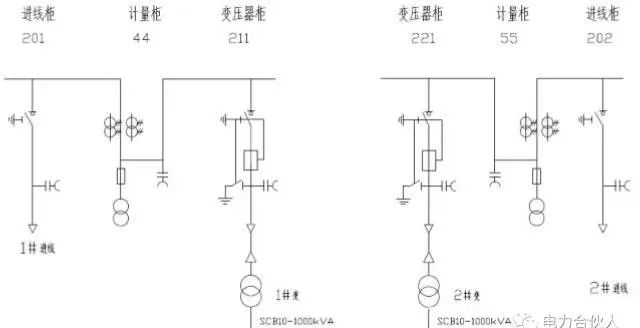

(1)环网柜-负荷开关柜

用于低基配电室或变压器容量小于1250kVA的高基配电室。

常用配电柜型号:HXGN15-12、Safe-Ring(ABB)、SM6(施耐德)


1、开关间隔;2、母线间隔;3、电缆间隔;4、操作机构间隔;5、控制保护间隔

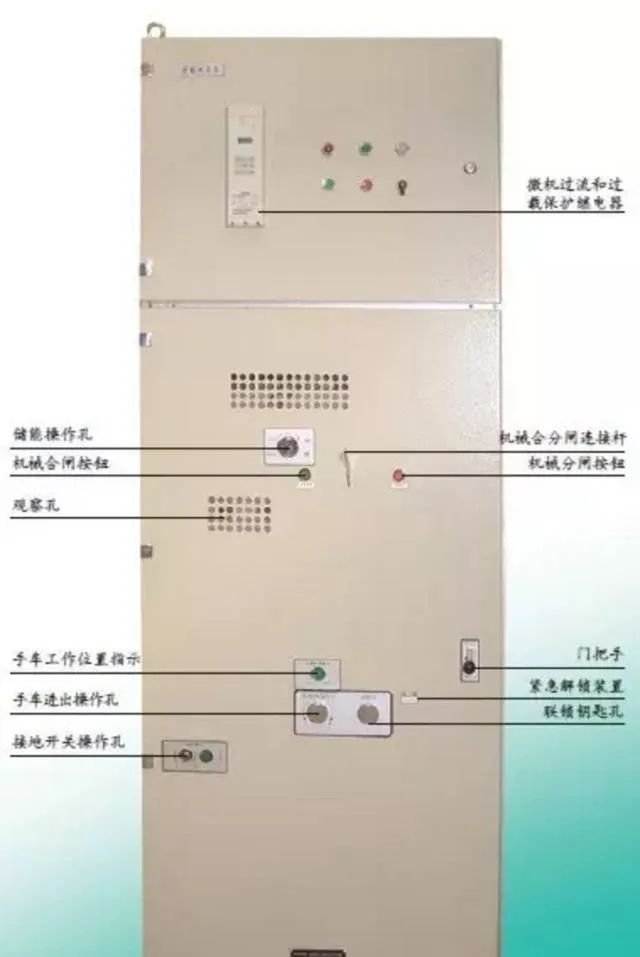

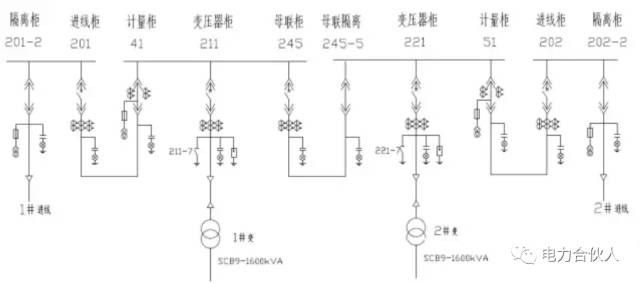

(2)中置柜-断路器柜

用于高基配电室内(一般单台变压器容量大于1250kVA以上使用)。

常用型号:KYN28-12,UniGear ZS1(ABB)、Mvnex(施耐德)

常用断路器型号:VD4(ABB)、VS1(国产)

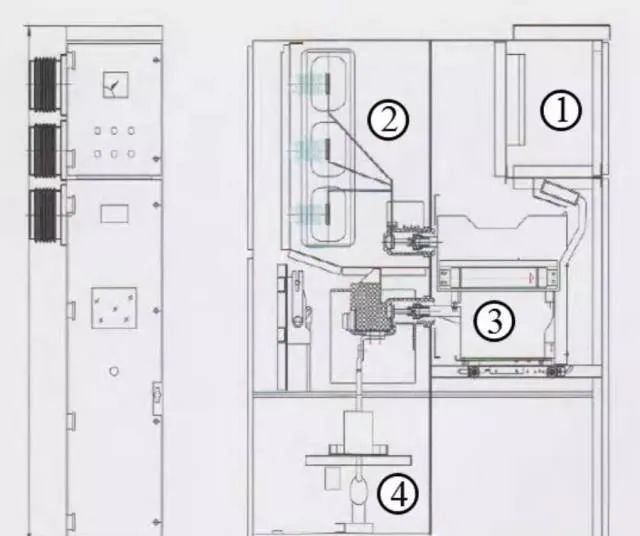

1、二次仪表室;2、母线室;3、断路器手车室;4、电缆室

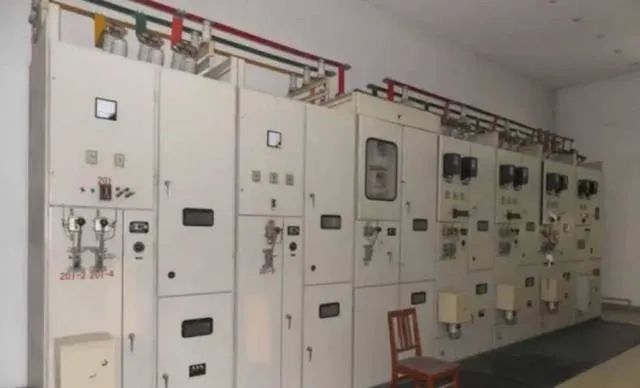

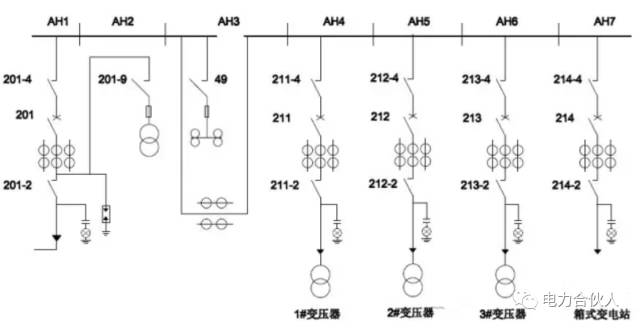

(3)固定式配电柜

在较老配电室常见:GG1A-12(F)

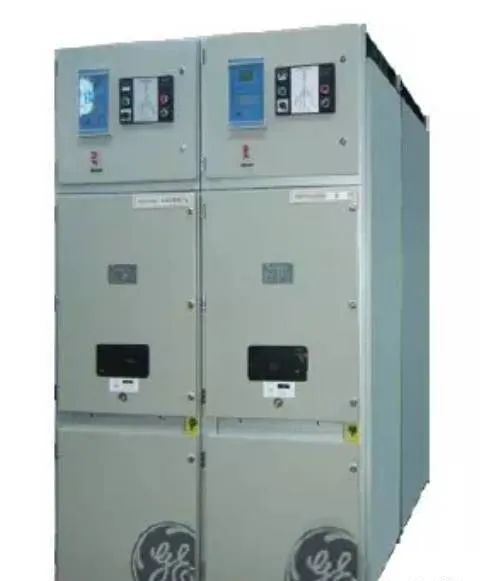

(4)其他各厂家衍生的自主开发柜型


通用公司 P/VⅡ柜


高压开关柜“五防”概念:防止带负荷合闸、防止带负荷拉刀闸、防止带电挂接地线、防止带接地线合闸、防止误入带电间隔

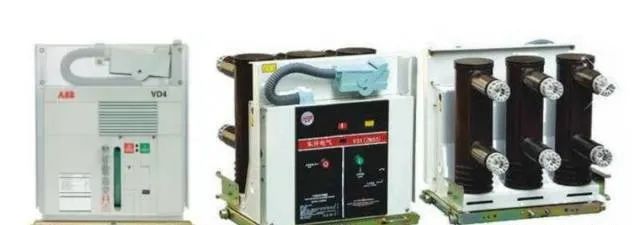

2、高压断路器(ABB-VD4、国产-VS1 、施耐德-EV12s )

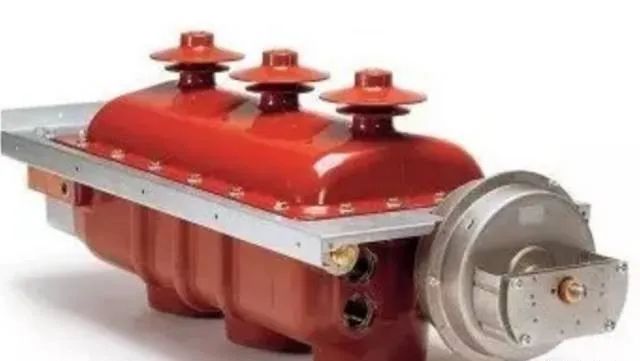

3、高压负荷开关(ABB-SFG)

高压负荷开关具有简单的灭弧装置,能通断一定的负荷电流和过负荷电流,但是它不能断开短路电流,所以它一般与高压熔断器串联使用,借助熔断器来进行短路保护。

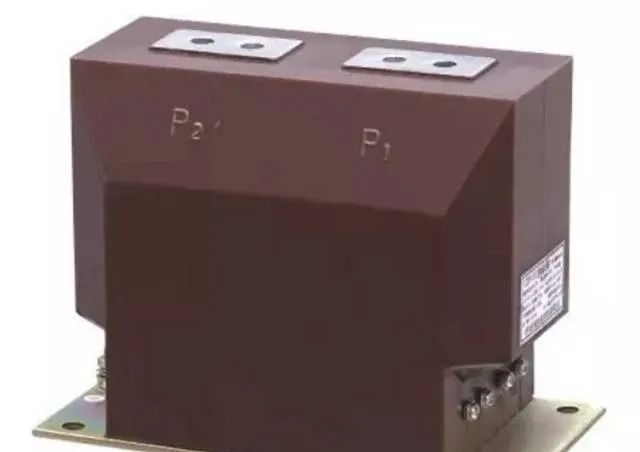

4、10kV电流互感器(LZZBJ9-10)

环氧树脂真空浇注支柱式结构电流互感器 用于电流、电能测量和继电保护用。

常用变比:100/5、150/5、200/5、250/5等

测量精度:计量用(0.2、0.5、0.2S、0.5S);保护用(5P10、10P10)

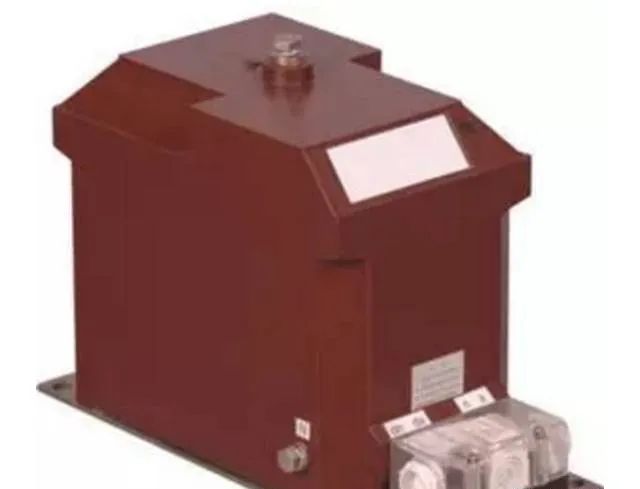

5、10kV电压互感器(JDZ10-10A)

环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压,供保护、计量、仪表装置使用。

常用变比:10/0.1kV

高压柜内电压互感器常规将10kV变为100V。

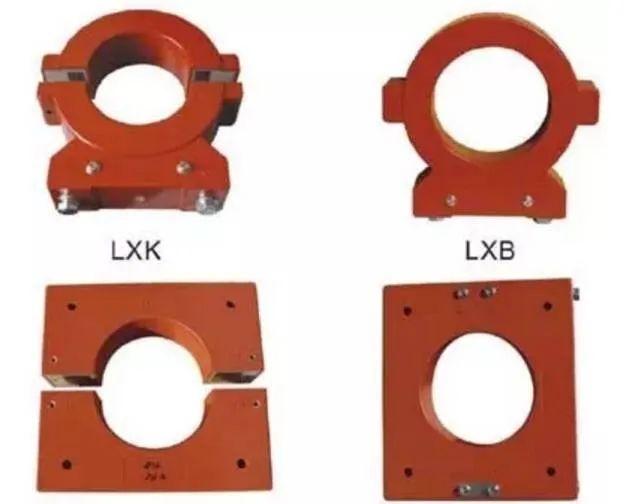

6、零序电流互感器(LJK100J 100/5)

当电路中发生触电或漏电故障时,互感器二次侧输出零序电流,使所接二次线路上的设备保护动作。

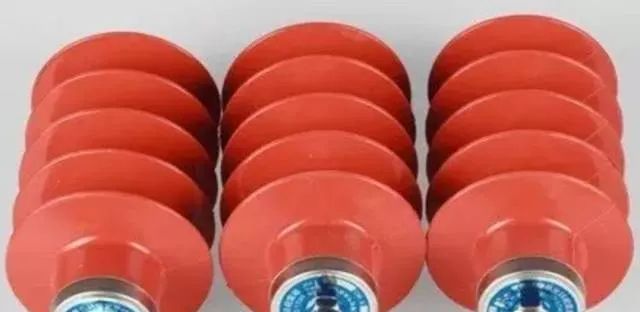

7、氧化锌避雷器HY5WZ2

利用氧化锌良好的非线性伏安特性,在正常工作电压时流过避雷器的电流极小(微安或毫安级);当过电压作用时,电阻急剧下降,泄放过电压的能量,达到保护的效果。

出线柜:HY5WZ2-17/43.5

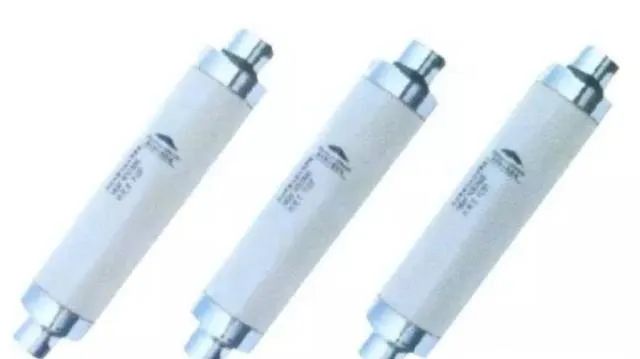

8、高压熔断器

熔断器是最简单的保护电器,它用来保护电气设备免受过载和短路电流的损害。

保护变压器:SFLAJ-12kV

保护电压互感器:XRNP-12/0.5

户外跌落式:HRW12-10

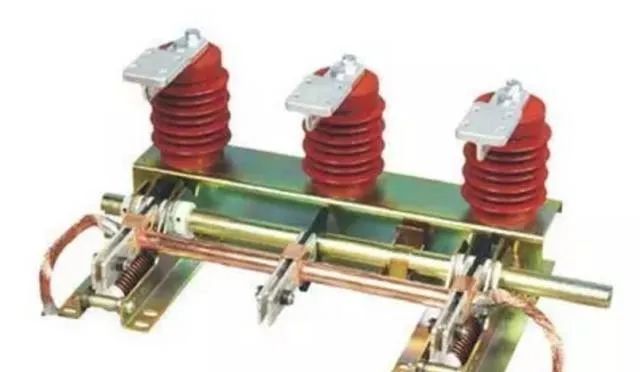

9、高压接地开关(JN15-12/31.5)

使用于12kV及以下交流50Hz的电力系统中,可与各种型号高压开关柜配套使用,亦可作为高压电器设备检修时接地保护用。


10、综合保护装置

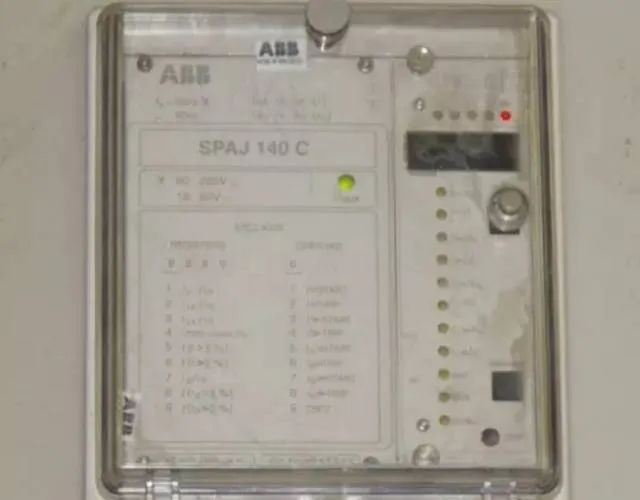

ABB-140C

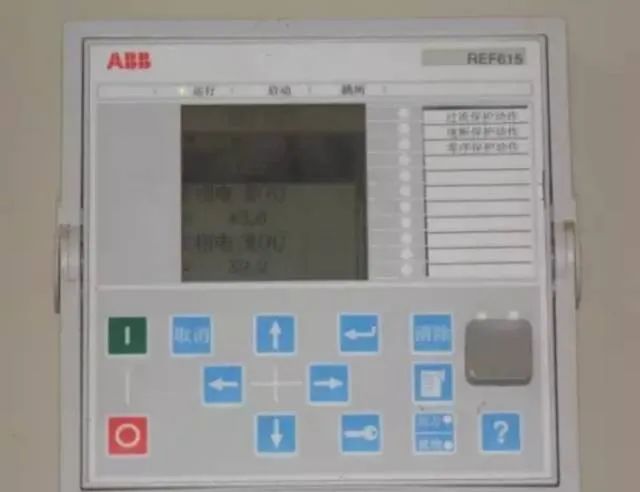

ABB-REF615


南瑞PCS9621A

综合保护装置概念:集保护、测量、监视、控制、人机接口、通信等多种功能于一体;代替了各种常规继电器和测量仪表,节省了大量的安装空间和控制电缆。

功能:在故障状态下启动保护动作,输出保护信号。

安装位置:进线柜、出线柜、母联柜(有断路器的柜内)。

保护的类型:

过流保护:短时间的电流增大,一会儿就恢复了不断电,如无法恢复就断电。(时间)

速断保护:电流突然增大,不断电会烧坏设备。

零序保护:测量通过三相的线电流和,达到预设值时动作。

变压器保护信号:变压器高温报警、变压器超温跳闸、变压器开门动作、轻瓦斯、重瓦斯(由变压器引来)


11、高压柜仪表室


1、计量表;2、信号继电器;3、综合保护装置;4、检修压板;5、位置指示灯;6、分合闸状态指示灯;7、带电指示器;8、照明开关;9、加热开关;10、手动操作开关;



10kV配电室低压设备



1、380V常用低压配电柜柜型

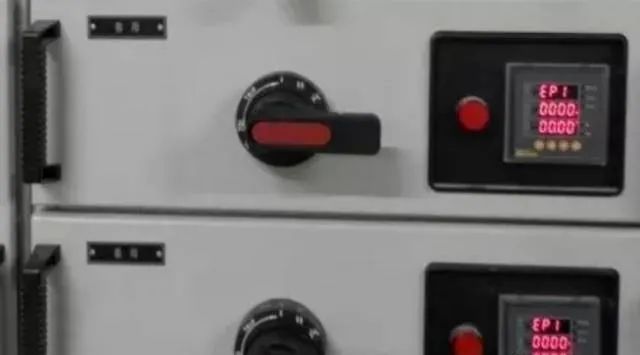

(1)低压抽出式配电柜:GCK、GCS、MNS

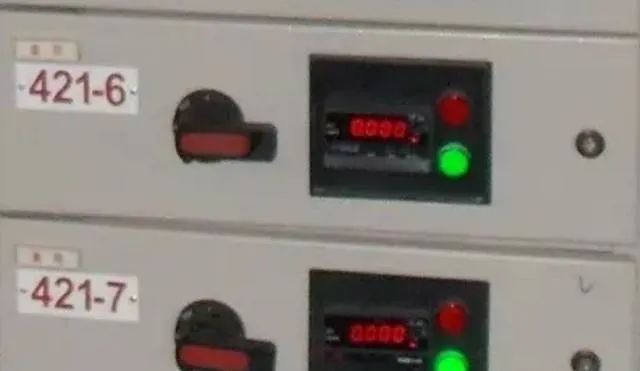

(GCK)



手柄只有分闸、合闸两个位置



GCK柜柜后,已安装电缆


(GCS)



手柄有工作、分闸、试验、隔离、抽出位置

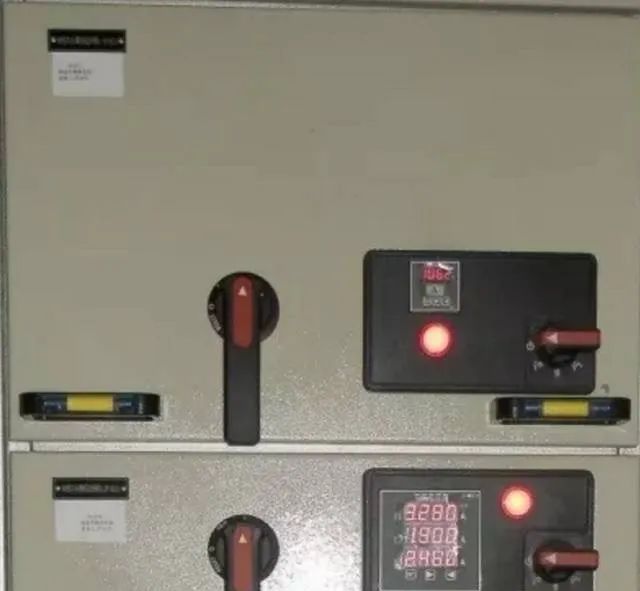

(MNS)



手柄分两个,主手柄为分合闸位置,副手柄为试验、隔离、抽出位置

GCK、GCS、MNS柜的主要区别:

GCK、GCS柜国内自主设计开发,MNS柜从ABB公司引进。

GCK、GCS采用8MF型材,MNS采用C型材。

GCK最小模数为1个单元,GCS最小模数为1/2个单元,MNS最小模数为1/4个单元。

GCK每面柜子最多9层,GCS每面柜子最多11层,MNS每面柜子最多9层并可以做成双面。

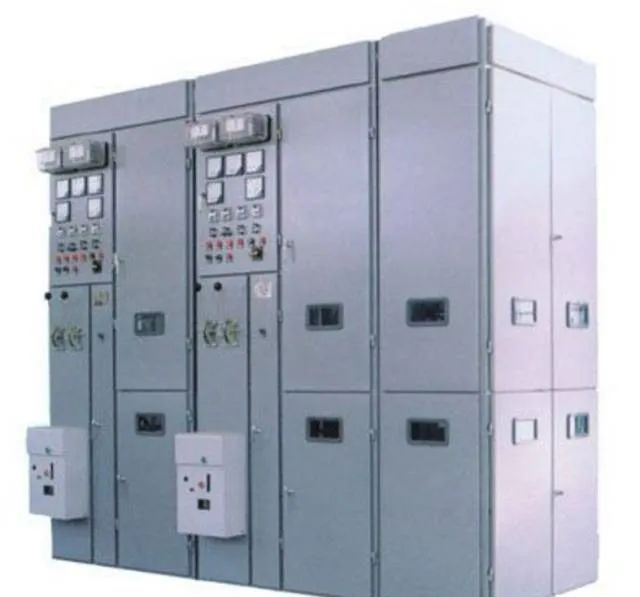

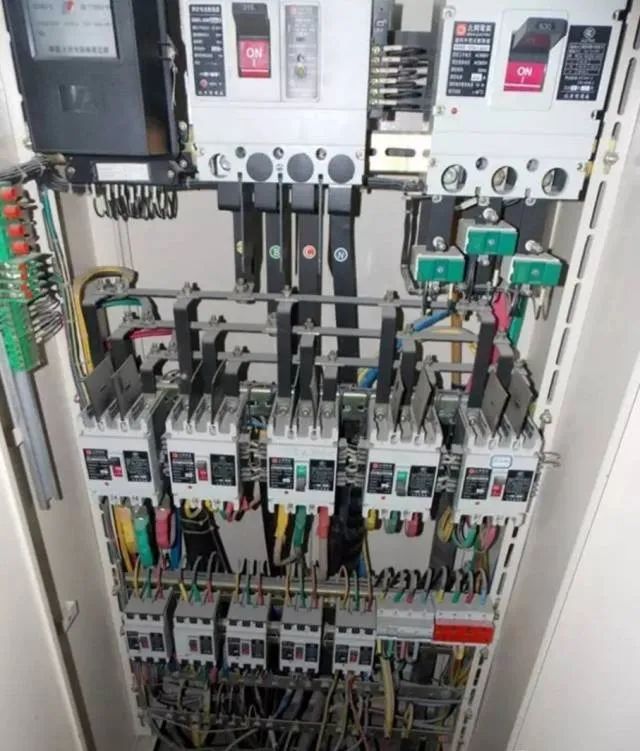

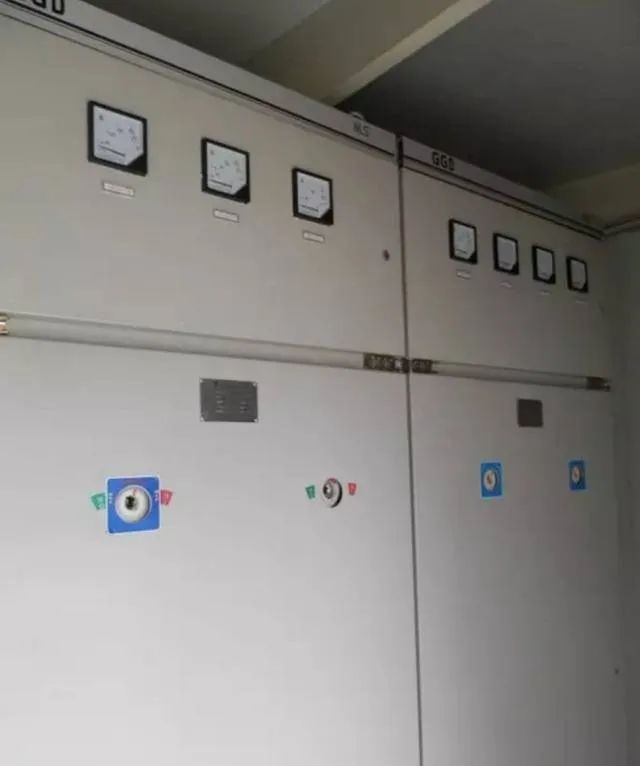

(2)低压固定式开关配电柜:JYD、GGD

(JYD)




(GGD)



(3)全封闭分割式配电柜:GFB2-2008(新柜型用于低基配电室)

(GFB)


北京市电力公司“五统一”标准出台后,与生产厂家一同开发、设计的用于低基配电室的低压柜,目前新建低基配电室必须采用此柜型。

(4)照明或动力配电箱:PGL(配电内室较少使用)

(5)其他厂家原装配电柜

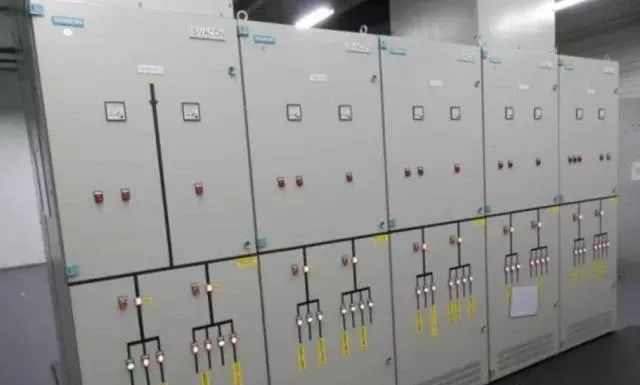

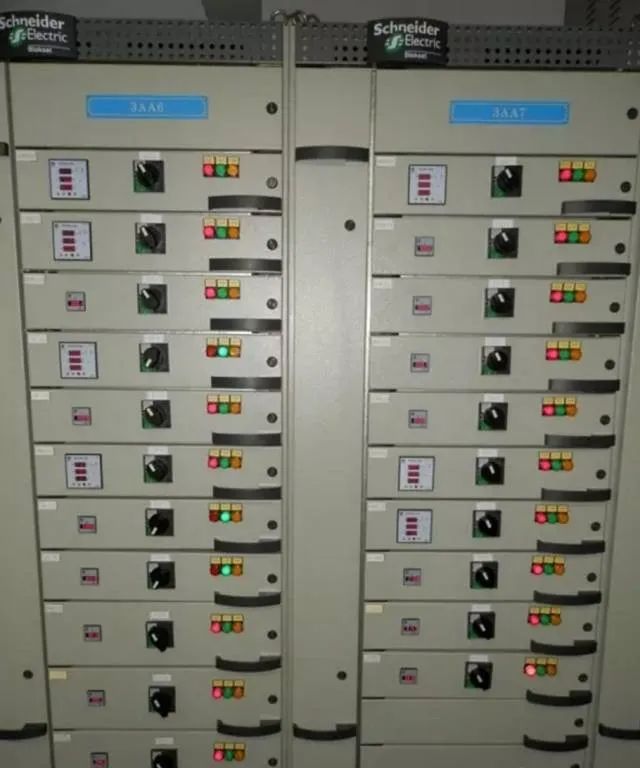

施耐德原装柜


西门子原装柜

2、断路器

(1)低压断路器

能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

技术指标:In额定电流、ICU额定短路分段能力、ICS额定运行短路分断能力、ICW短时耐受电流

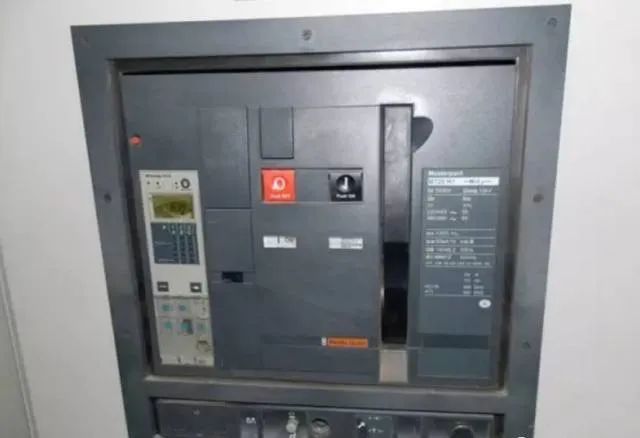

(2)万能断路器(框架开关)

额定电流在630A以上,最高可至6300A。

内部附件:辅助触头、报警触头、分励脱扣器、欠电压脱扣器、合闸线圈


(3)塑壳断路器(63A-630A)

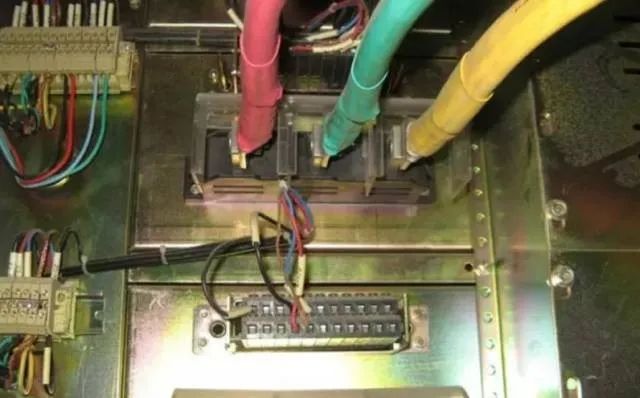

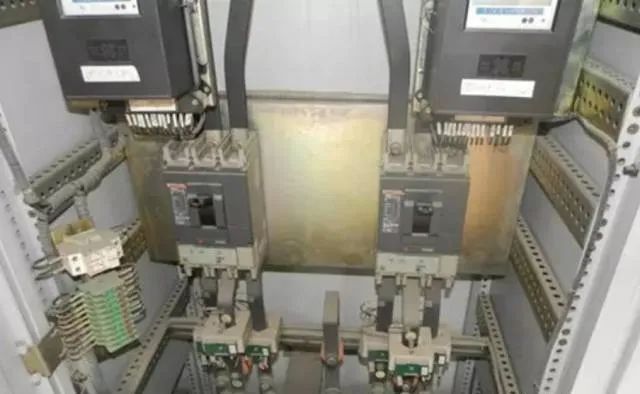

抽屉柜断路器安装方式


固定式安装断路器

(4)微型断路器(63A以下)

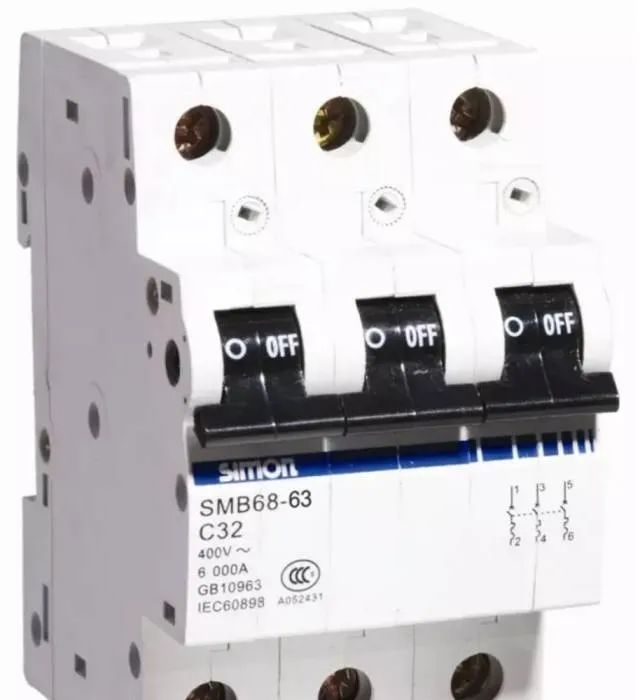

三相微型断路器


漏电保护开关

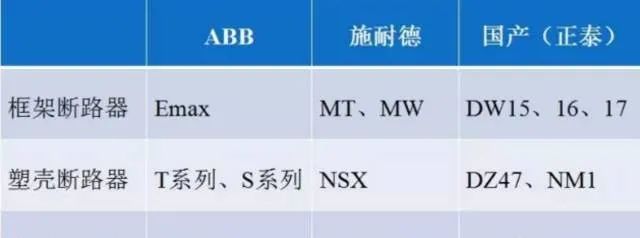

断路器型号汇总

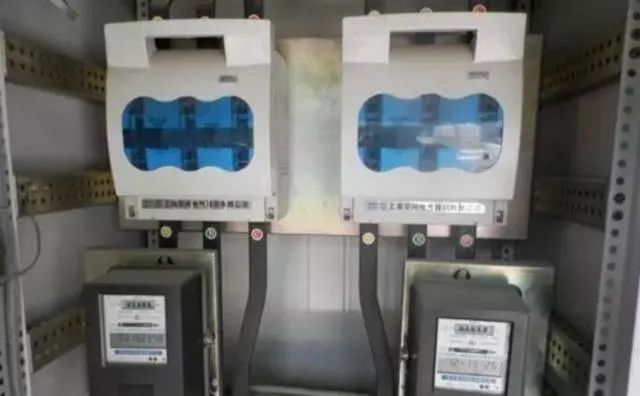

3、刀闸

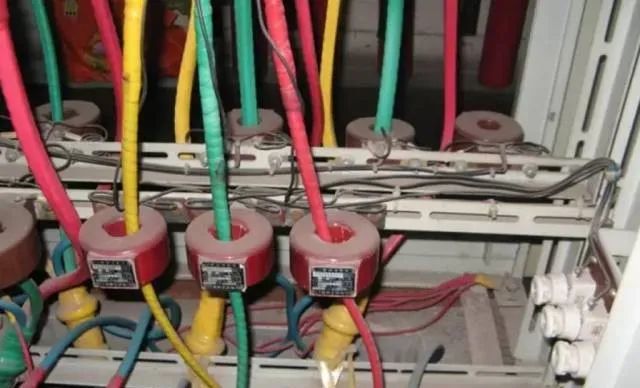

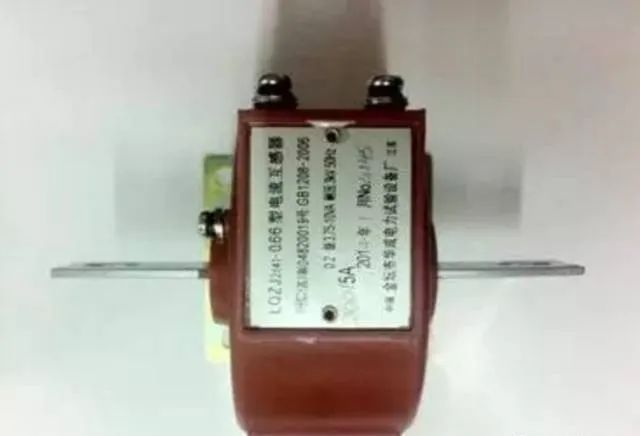

4、电流互感器

电流互感器的接线应遵守串联原则:即一次绕阻应与被测电路串联,而二次绕阻则与所有仪表负载电流互感器串联。

常用电流互感器样式:羊角式(一般用于供电公司低压计量)、穿心式、开口式




5、电抗器

作用:抑制供电系统的高次谐波,用来保护电容器。

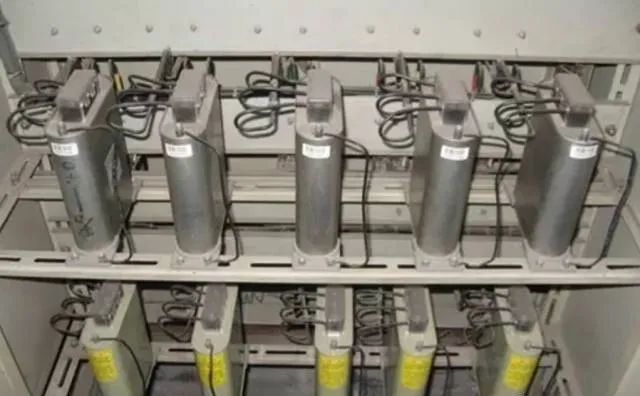

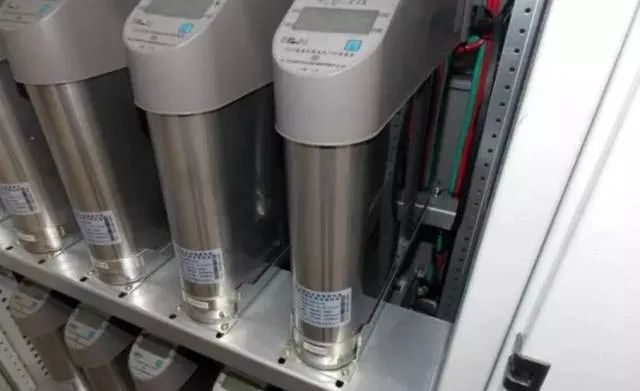

6、电容器

作用:提高功率因数。

配置原则:变压器容量的1/3。

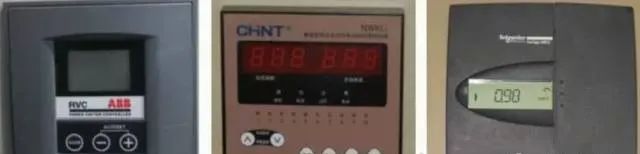

7、功率因数控制器(ABB-RVC)

作用:控制电容器的投切时间及顺序。

电容器运行方式:顺序投入,先投先分。

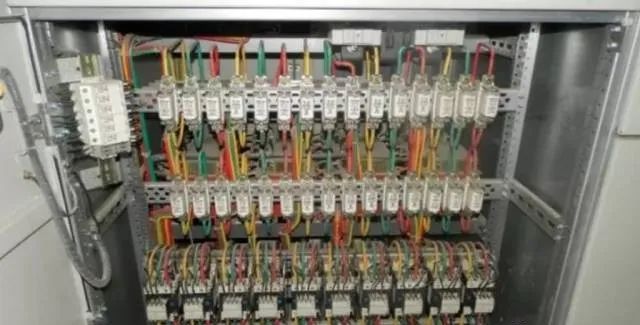

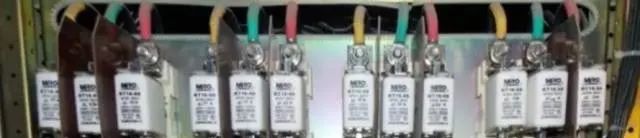

8、熔断器

作用:熔断器所能保护的主要还是电容器的外部连接端子及投切设备(交流接触器、热继电器和复合开关)所发生的短路故障。

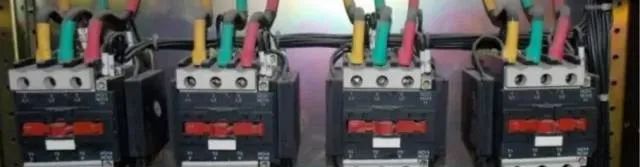

9、接触器(电容器专用)

作用:投入或切除低压并联电容器。接触器带有抑制涌流装置,能有效地减小合闸涌流对电容的冲击和抑制开断时的过电压。

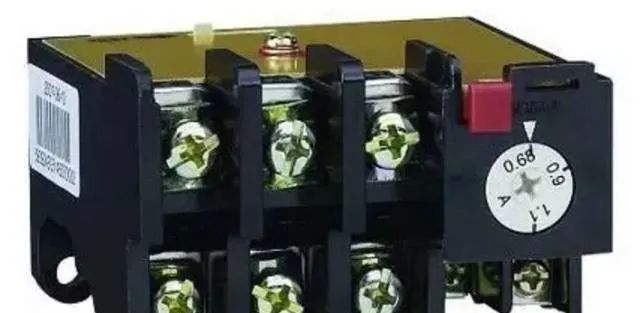

10、热继电器

工作原理:由于流入热元件的电流产生热量,使有不同膨胀系数的双金属片发生形变,当形变达到一定距离时,就推动连杆动作,使控制电路断开,从而使接触器失电,主电路断开,实现过载保护。

电容器的损坏主要是由于过压或短路所造成,过载影响较小,而热继主要用于电机的过载保护,所以,用热继保护电容不适合。

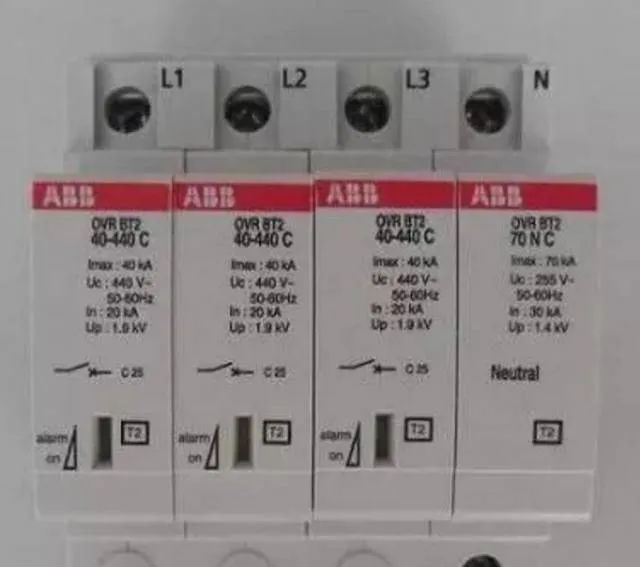

11、浪涌保护器(电涌保护器)

简称(SPD),对雷电影响或其他瞬时过压的电涌进行保护,适用间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护。
