结构特点

XGN2-12环网箱为金属封闭箱式结构，柜体骨架由角钢焊接而成，柜内分为断路器室、母线室、电缆室、继电器室等，室与室之间用钢板隔开。

断路器室

断路器室在柜体前下部，断路器的转动由拉杆与操动机构连接，断路器上接线端子与上隔离开关连接，断路器下接线端子与电流互感器连接，电流互感器与下隔离开关的接线端子连接，断路器室还设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。控制设备、及DL/T402、DL/T404标准，达到“五防”闭锁要求。

母线室

母线室在柜体后上部，为了减小柜体高度，母线呈品字形排列，以7350N抗弯强度的瓷质绝缘子支持，母线与上隔离开关接线端子相连接，相邻两柜母线室之间可隔离。

电缆室

电缆室在柜体下部的后方，电缆室内支持绝缘子可设有电压监视装置，电缆固定在支架上，对于主结线为联络方案时，本室则为联络电缆室。继电器室在柜体上部前方，室内安装板可安装各种继电器等，室内有端子排支架，门上可安装指示仪表、信号元件等二次元件，顶部还可布置二次小母线。

断路器的操作机构

断路器的操动机构装在正面左边位置，其上方为隔离开关的操作及联锁机构。开关柜为双面维护，前面检修继电器室的二次元件，维护操动机构，机械联锁及传动部分，检修断路器。后面维修主母线和电缆终端，在断路器室装有照明灯。前门的下方设有与柜宽方向平行的接地铜母线，其截面为3×30mm。

机械联锁

机械联锁：为了防止带负荷分合隔离开关，防止误分误合断路器，防止误入带电间隔；防止带电合接地开关；防止带接地刀合闸位置误合断路器，开关柜没有相应可靠的机械联锁，保证操作安全。产品外形尺寸及结构图（见图一、图二、图三）

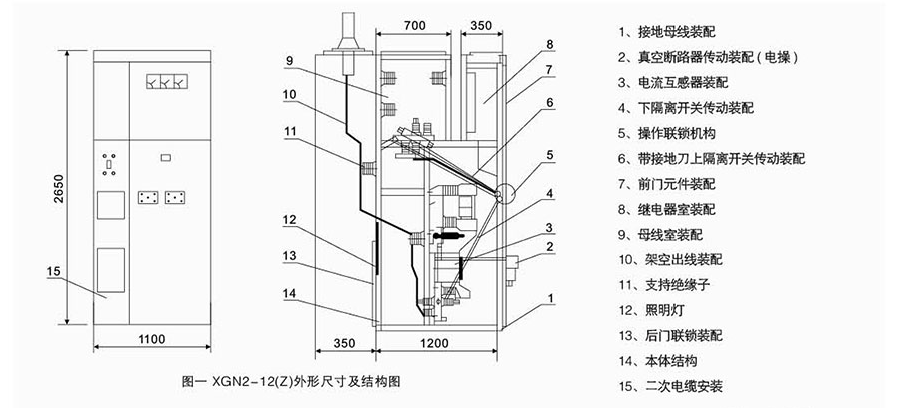

（图一）XGN2-12(Z)外形尺寸及结构图

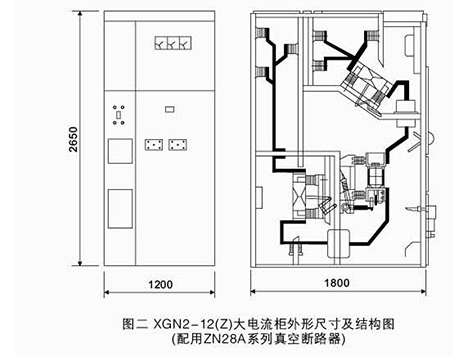

（图二）XGN2-12(Z)大电流外形尺寸及结构图（配用ZN28A系列真空断路器）

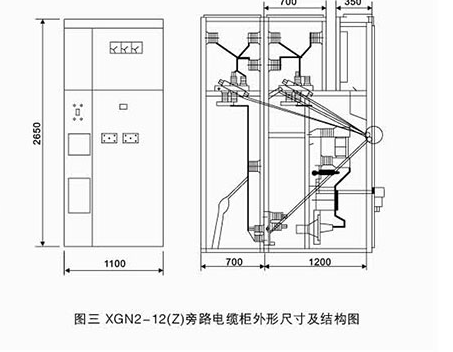

（图三）XGN2-12(Z)旁路电缆柜外形尺寸及结构图

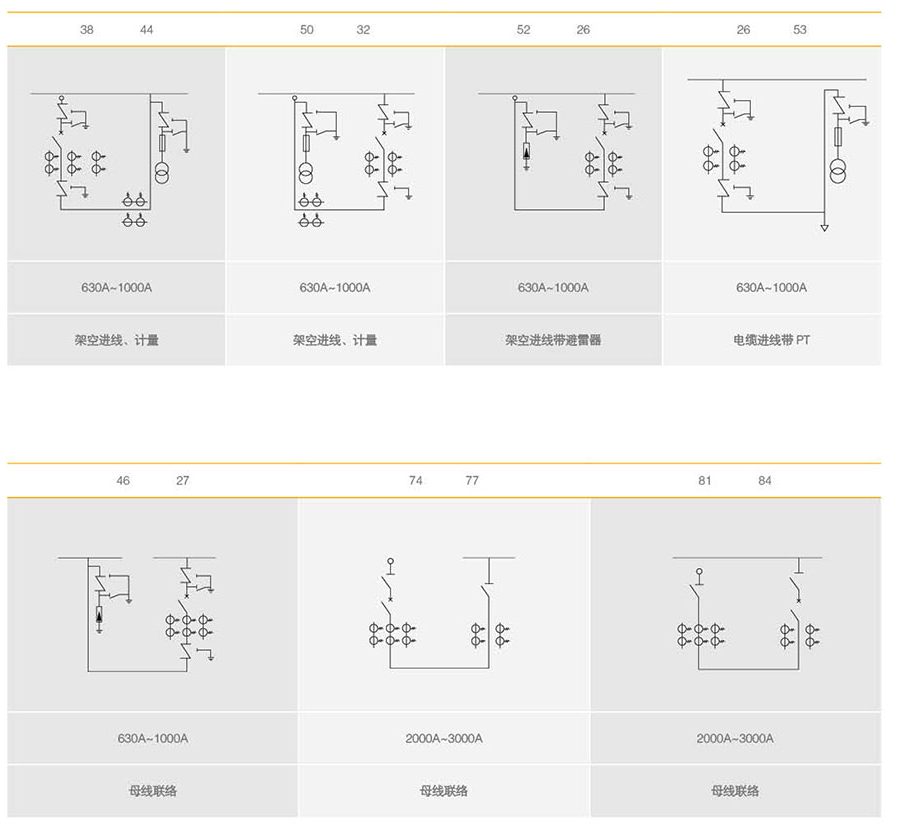

主电路组合方案示例

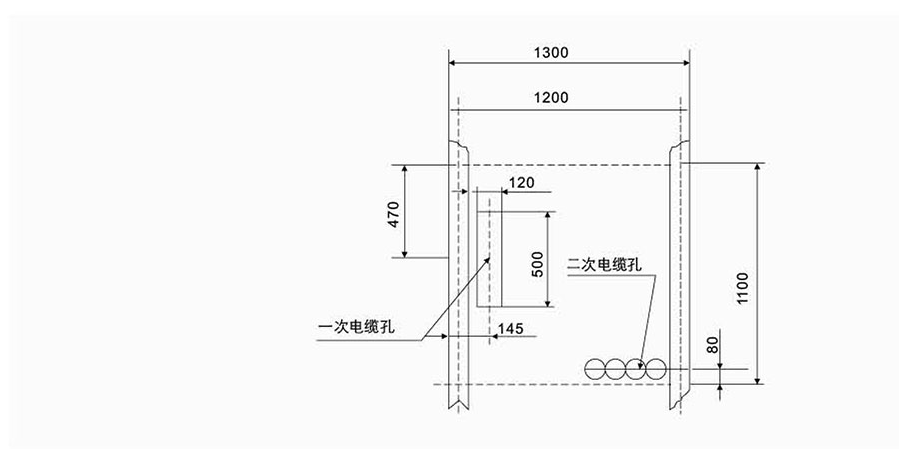

外形、安装尺寸及基础示意图

订购须知

订货时需提供以下资料：
1.一次系统图、平面布置图；
2.辅助电路电气原理图，端子排列图；
3.开关设备电器元件的型号、规格、数量；
4.主母线、分支母线的规格、材质；
5.备品、备件的名称及数量；
6.特殊要求同我公司协商。
