分布式光伏并网时如何正确连接电度表？

发布时间：2020-06-30 10:27:11 作者：诺电来源：网络

近年来，随着国家对光伏发电的政策支持，分布式光伏发电整体呈快速发展趋势，2020年分布式电源装机容量可达1.87亿千瓦。越来越多的普通大众开始接触光伏，但大多数人对光伏并网及电工方面缺乏专业的知识，下面诺电就来给大家介绍一下，分布式光伏并网时如何正确连接电度表。

目前光伏并网的电表分为三相电表和单相电表两种，当光伏电站的逆变器容量在5Kw及以下时，逆变器与电表连接，选用单相电表就可以了。首先，我们先带大家认识下，三相电和单相电的基本原理以及他们的区别是什么吧。

什么是三相电，什么是单相电？

三相电

能产生幅值相等、频率相等、相位互差120°电势的发电机称为三相发电机；

以三相发电机作为电源，称为三相电源；以三相电源供电的电路，称为三相电路，也叫三相电。

中国的电力系统是三相四线制！三条相线一条零线，U、V、W称为三相，相与相之间的电压是线电压，电压为380V；相线与零线之间称为相电压，电压是220V。如果每相之间的负荷不平衡,就会造成零点电压偏移,也就是说有的相对零线的电压高于220伏,有的又低于220伏。发电机输出和高压电输送都是三相电。

单相电

家庭用电都是用220伏的，是任意一条相线（U、V、W三根线中的一根，俗称火线）和零线的组合。因为只用一相，所以是单相电。

不管家用电器是两个脚，或三只脚都是单相电。

家庭插座二个孔的分别是：一个火线，一个零线。一般全塑料的家用电器是用两只脚的插头。

家庭插座三个孔的分别是：一个火线，一个零线，一个地线。有金属外壳的家用电器是用三只脚的插头。

单相电与三相电的联系

在电工学中，只有单相电和三相电，即使是特殊需要用两根火线（相线）380V电压，也只能称为单相380V。

单相电是三相电的一部分，一路三相电（三相四线）可以分为三路单相电，公房大多数为6层，或许与三相电有关，每一相电供两层楼面，这样可以使三相电负荷平衡，三相电可以充分利用。

双向（单相）电表如何安装？

在了解了三相电和单相电后，大家对家庭用电也有了基本的认识。下面针对大部分家庭用户安装的小型电站，一般在5KW以下，由于逆变器是单相输出，因此，并网时电表需要安装双向电表（单相）。

双向电表到底长啥样？

市面上常用的双向电表，有6个接线端子，1,3为进线，4,6为出线，2,5为脉冲输出端口，一般不接线，用于电力局测试电表精度。

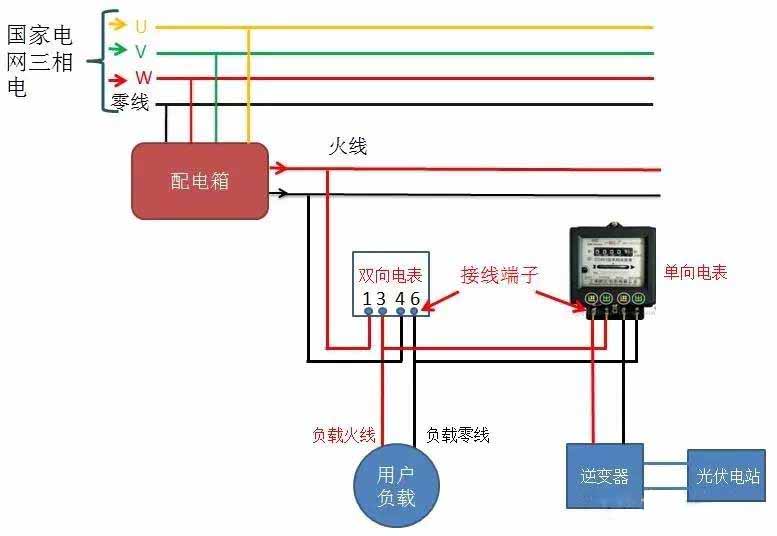

双向电表和用户电表如何安装

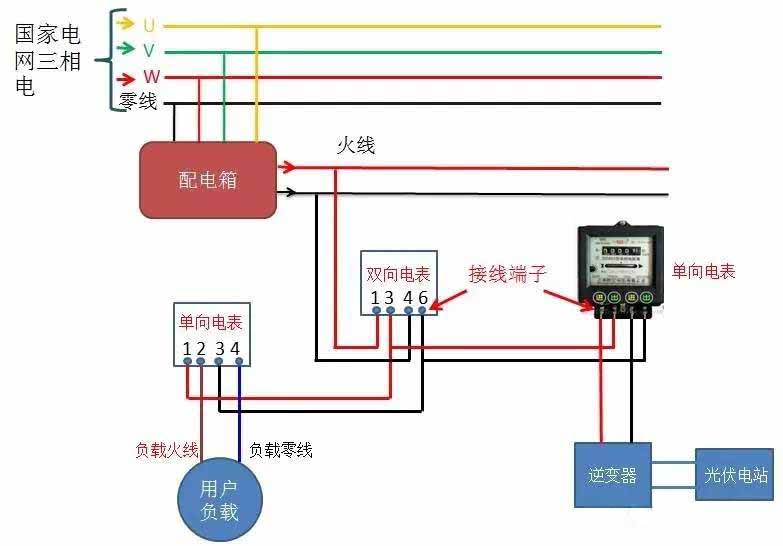

通过上方的双向电表结构图，可以很清楚的看到，市电的火线接双向端子1，零线接双向电表的端子4，双向电表的出线端子接单向电表端子1，出线6接端子3，负载端接单向电表2,4端子。要实现自发自用、余电上网，要在用户侧加入一个用户家庭电表，用于计量光伏电站的发电总量，具体接线方式参考下方光伏并网电表安装接线示意图

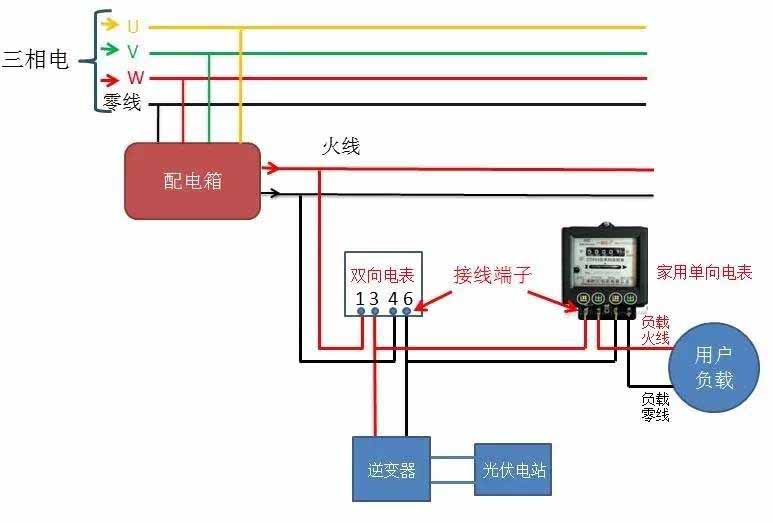

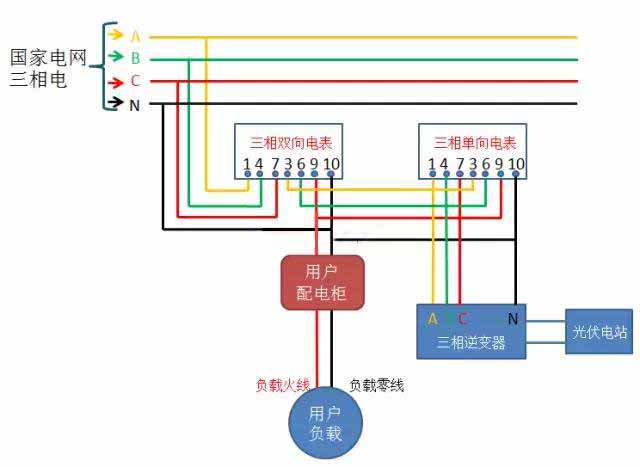

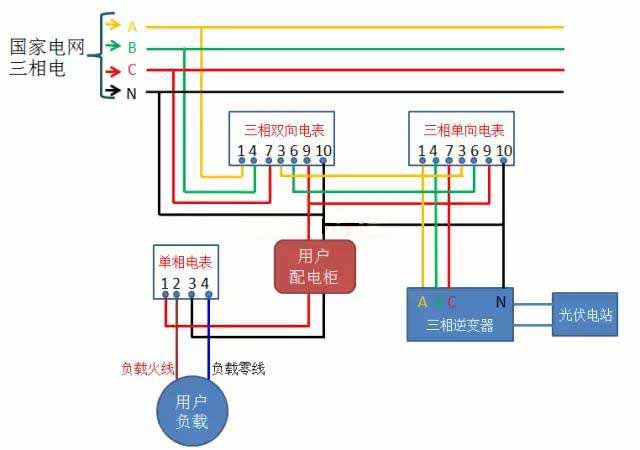

示意图1：一个双向电表一个单向电表

一个双向电表一个单向电表示意图
