110kv预制舱变电站的配置及接线方式

发布时间：2020-12-07 14:36:42 作者：诺电来源：网络

预制舱变电站与传统变电站相比实现了现场装配式作业，并且各线缆及通信光缆的接口更加标准化，设备的安装更为方便。虽然预制舱大多为钢结构材料构成，但是经过特殊的防腐防锈工艺，能够保证在湿度较大地区也不会生锈腐蚀，提高了110kv预制舱的寿命。

下面介绍的110kv预制舱变电站的配置及接线方式，可以帮助大家在运用预制舱时能够更加方便简单。

1、内部配置110kv预制舱内部设有暖通、照明、消防等辅助设备，内部安装空调和排风系统，用于保证舱内温湿度适宜。由于预制舱智能变电站采用无人值守方式，所以对于安防的检测尤为重要，需要安装安防系统、图像监控系统以及火灾报警系统，系统的灵敏度需要经过严格测试，保证能在危险发生的第一时刻开启警报及应对措施。

110kv预制舱内的屏柜较多，常常导致舱内的办公通道过小，所以可以根据需要在屏柜前配置折叠式办公桌。在屏柜安装过程中，有单列布置方式也有双列布置方式供大家选择。为了对屏柜进行固定，需要将屏柜与底板进行焊接，打下坚实的基础。另外，还需对屏柜背面进行固定加强，从而使屏柜更加稳定牢靠。

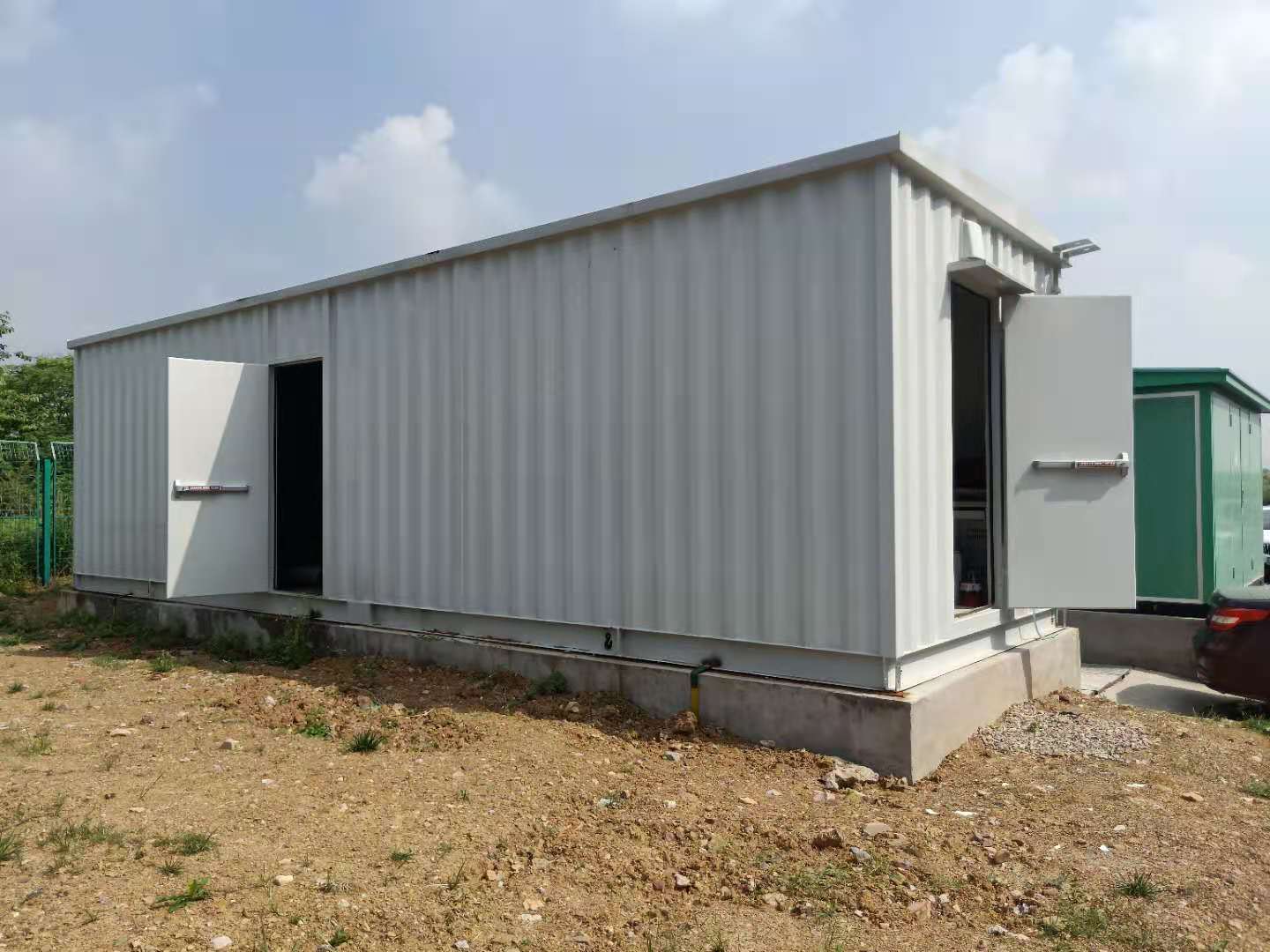

预制舱

相关文章推荐：预制舱式变电站性能的特点

2、接线接口为了了解110kv预制舱变电站的配置及接线方式，使接线方式更加统一，我们常常使用航空式插头或圆形带锁紧式的光电连接器，能够有效实现接口的标准化。接线过程中，一般采用背板与装置的连接，设备连接器应该能满足IP67的防护等级，有效防止雨水、杂物进入设备的内部。由于统一的接线方式，使预制舱的接线更加标准，所以能够显著减少施工的工作量，加快工程进度。

3、走线方式110kv预制舱内部的走线方式分为两种，包括上部进线方式以及底部进线方式，两种方式都能有效的减少走线占用空间，并能规划好最快捷的路线，减少线缆的损耗，各连接器也安装在适当的位置，对线缆进行有效的分流。通过对110kv预制舱变电站的配置及接线方式介绍，大家可以更加清楚的了解到预制舱内部屏柜及各种配置的安装，并且对线缆的接口及走线方式也能有所了解。

以上介绍的110kv预制舱变电站的配置及接线方式，希望可以帮助到大家，诺电电力在生产制造预制舱这方面是专业的，如果大家有预制舱的需求或问题，欢迎联系我们。相信未来预制舱智能变电站将会更加普及，屏柜安装方法以及接线走线方式等也会有新的技术出现，到时再与大家一起分享。
