XGN2-12固定式环网箱

XGN2-12固定式环网箱

环网箱2进2 4 6 出都可定制,厂家直销,报价快,货期短,欢迎来图询价,协助出图设计,更多规格型号配置报价请联系诺电,根据图纸配置报价格
价格:电议

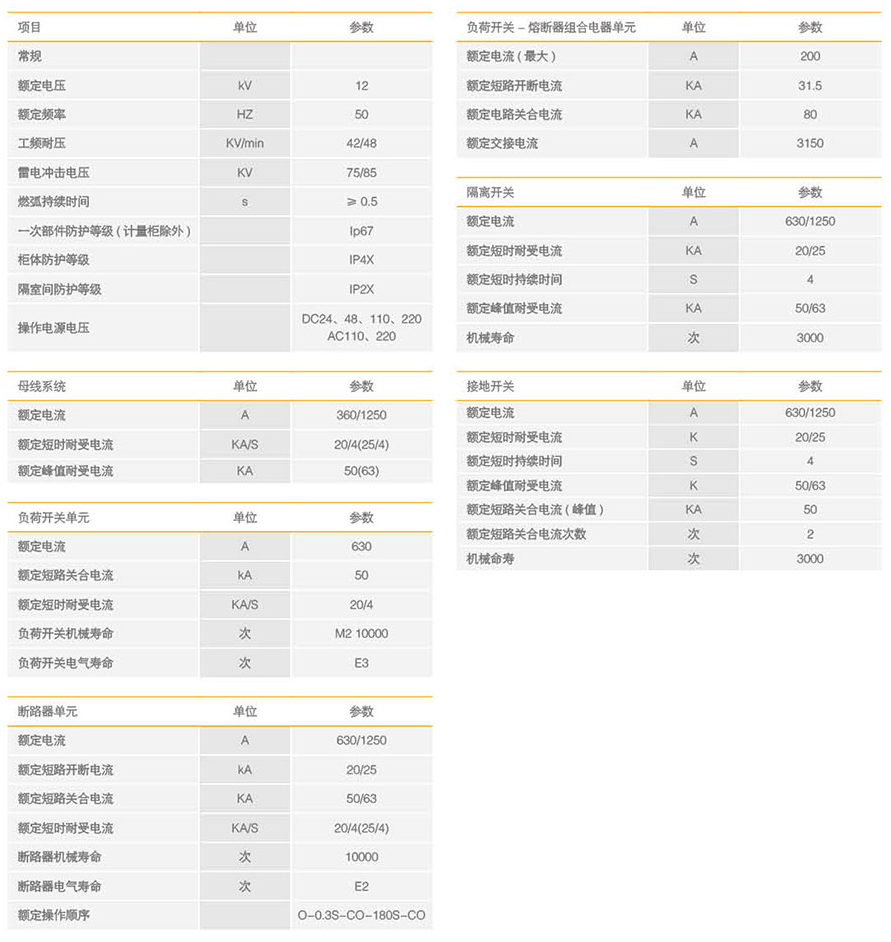

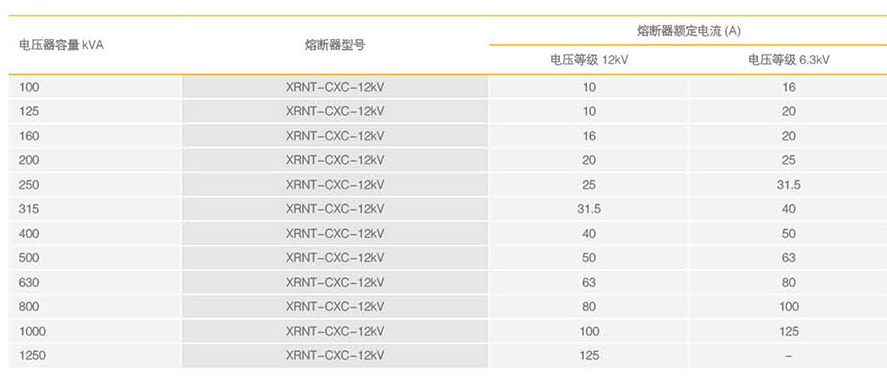

XGN2-12固定式环网箱图片及参数

XGN2-12固定式环网箱(10kv/12kv)

环网箱

结构特点

XGN2-12环网箱为金属封闭箱式结构,柜体骨架由角钢焊接而成,柜内分为断路器室、母线室、电缆室、继电器室等,室与室之间用钢板隔开。


断路器室

断路器室在柜体前下部,断路器的转动由拉杆与操动机构连接,断路器上接线端子与上隔离开关连接,断路器下接线端子与电流互感器连接,电流互感器与下隔离开关的接线端子连接,断路器室还设有压力释放通道,若内部电弧发生时,气体可通过排气通道将压力释放。控制设备、及DL/T402、DL/T404标准,达到“五防”闭锁要求。


母线室

母线室在柜体后上部,为了减小柜体高度,母线呈品字形排列,以7350N抗弯强度的瓷质绝缘子支持,母线与上隔离开关接线端子相连接,相邻两柜母线室之间可隔离。


电缆室

电缆室在柜体下部的后方,电缆室内支持绝缘子可设有电压监视装置,电缆固定在支架上,对于主结线为联络方案时,本室则为联络电缆室。继电器室在柜体上部前方,室内安装板可安装各种继电器等,室内有端子排支架,门上可安装指示仪表、信号元件等二次元件,顶部还可布置二次小母线。


断路器的操作机构

断路器的操动机构装在正面左边位置,其上方为隔离开关的操作及联锁机构。开关柜为双面维护,前面检修继电器室的二次元件,维护操动机构,机械联锁及传动部分,检修断路器。后面维修主母线和电缆终端,在断路器室装有照明灯。前门的下方设有与柜宽方向平行的接地铜母线,其截面为3×30mm。


机械联锁

机械联锁:为了防止带负荷分合隔离开关,防止误分误合断路器,防止误入带电间隔;防止带电合接地开关;防止带接地刀合闸位置误合断路器,开关柜没有相应可靠的机械联锁,保证操作安全。产品外形尺寸及结构图(见图一、图二、图三)

XGN2-12(Z)外形尺寸及结构图(图一)XGN2-12(Z)外形尺寸及结构图

XGN2-12(Z)大电流外形尺寸及结构图

(图二)XGN2-12(Z)大电流外形尺寸及结构图(配用ZN28A系列真空断路器)

XGN2-12(Z)旁路电缆柜外形尺寸及结构图

(图三)XGN2-12(Z)旁路电缆柜外形尺寸及结构图

主电路组合方案示例

主电路组合方案示例

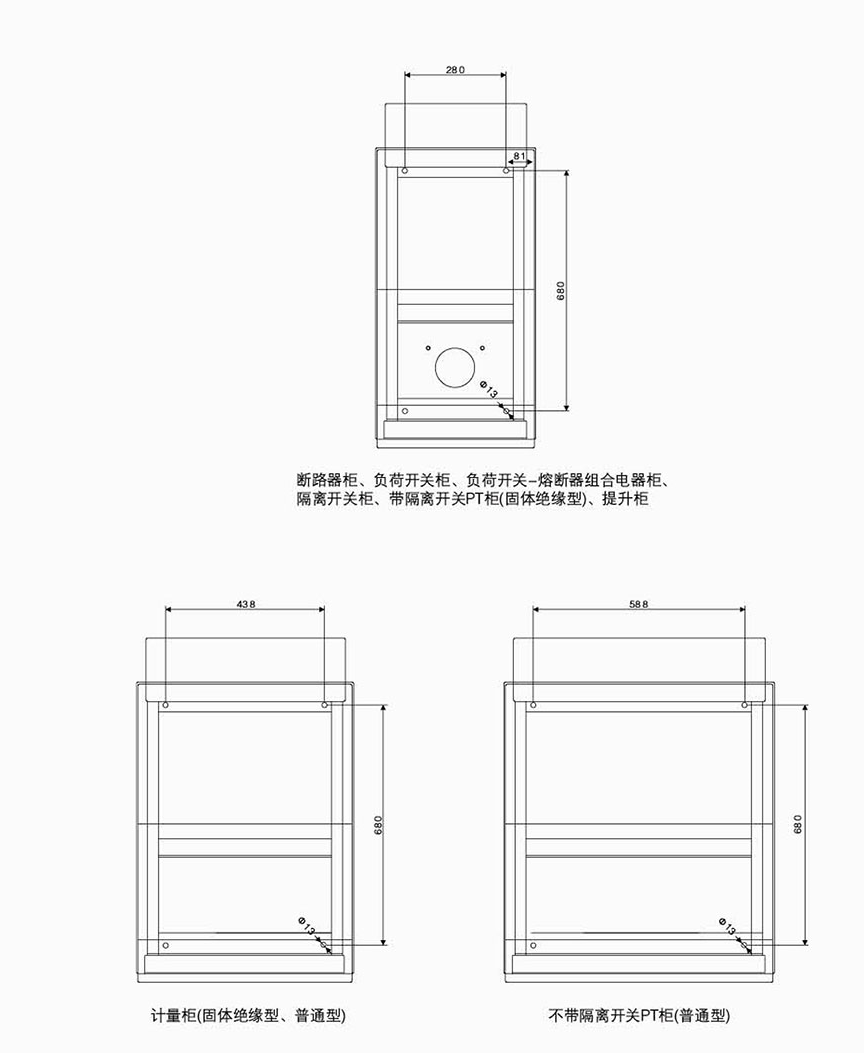

主电路组合方案示例外形、安装尺寸及基础示意图

基础示意图

订购须知

订货时需提供以下资料:
1.一次系统图、平面布置图;
2.辅助电路电气原理图,端子排列图;
3.开关设备电器元件的型号、规格、数量;
4.主母线、分支母线的规格、材质;
5.备品、备件的名称及数量;
6.特殊要求同我公司协商。
