欧式光伏箱变

欧式光伏箱变

诺电生产的10KV/20KV/35KV欧式光伏箱变,资质齐全,厂家直销,产品规格型号齐全,可非标定制,报价快,货期短,欢迎来电!
价格:电议

欧式光伏箱变图片及参数

欧式光伏箱变YB□-12/0.4KV

欧式光伏箱变

产品参数

产地浙江温州乐清是否进口订货号定制
加工定制货号001品牌诺电电力
型号YB-12欧式光伏箱变额定电流630(A)冲击耐受电压12(KV)
壳体防护等级ip33重量1000(kg)产品认证CQC

用途

欧式光伏箱变广泛应用于城市住宅小区,高层建筑,电网改造,工矿酒店,商场,铁路,机场,码头,油田,公路和临时电力设施以及其他室外和内部和外部场所。


型号及含义

欧式光伏箱变型号及含义

使用条件

    欧式光伏箱式变压器需要满足以下使用条件:

    1.海拔不超过1000m;

    2.环境温度在-25℃〜+40℃之间;

    3.相对湿度:日均值不大于95%,月均值不大于90%;

    4.安装场所:远离火源,爆炸,导电尘埃,化学腐蚀性气体和剧烈振动的地方。如果超过上述条件,用户可以向我公司咨询。


功能及特点

    1.高压开关柜,变压器和低压开关柜的三位一体性较强;

    2.完善的高低压保护,操作安全可靠,维护简单;

    3.占地面积小,投资少,生产周期短,移动方便;

    4.灵活多样的生产线计划;

    5.独特的结构:威巢结构独特的双层(复合板)结构坚固,隔热,散热,通风,美观,高等级的防护。外壳材料为不锈钢,铝合金,冷轧板和彩色钢板;

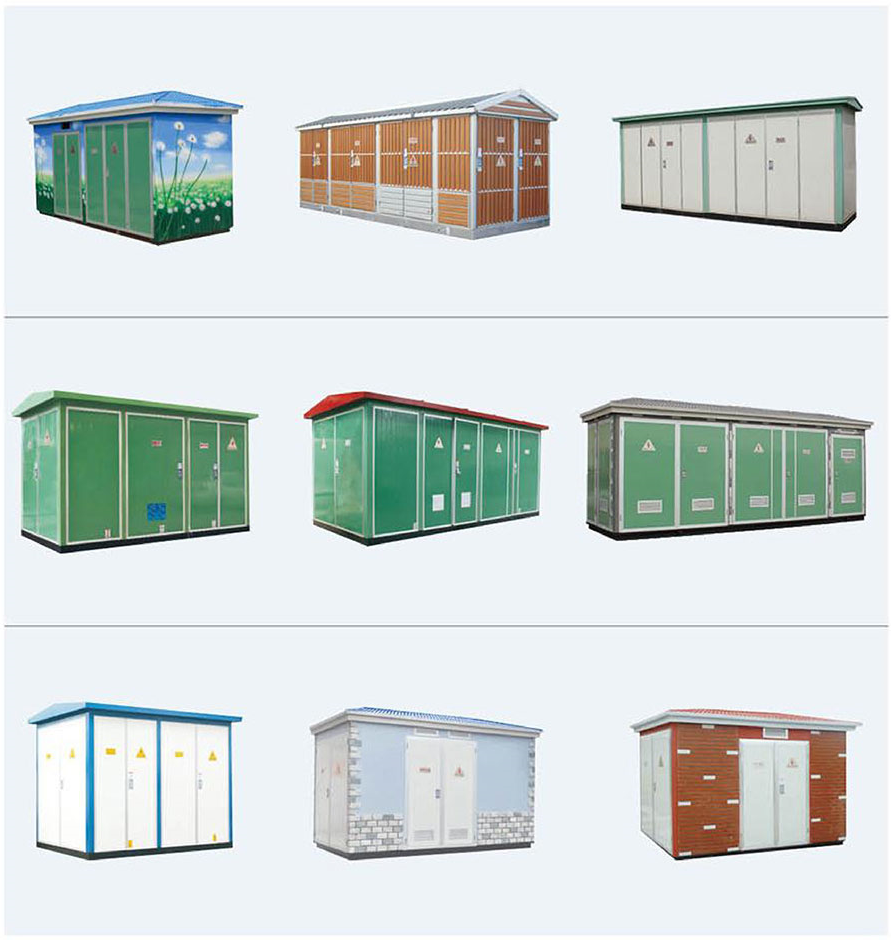

    6.多种类型:通用型、别墅型、紧凑型等多种样式;

    7.高压环网柜可配备网络自动化终端(FIU),具有“四遥”功能,可实现对短路和单相接地故障的可靠检测,方便自动化分销网络的升级;

    以上是光伏箱变电站的功能和特点。


变压器

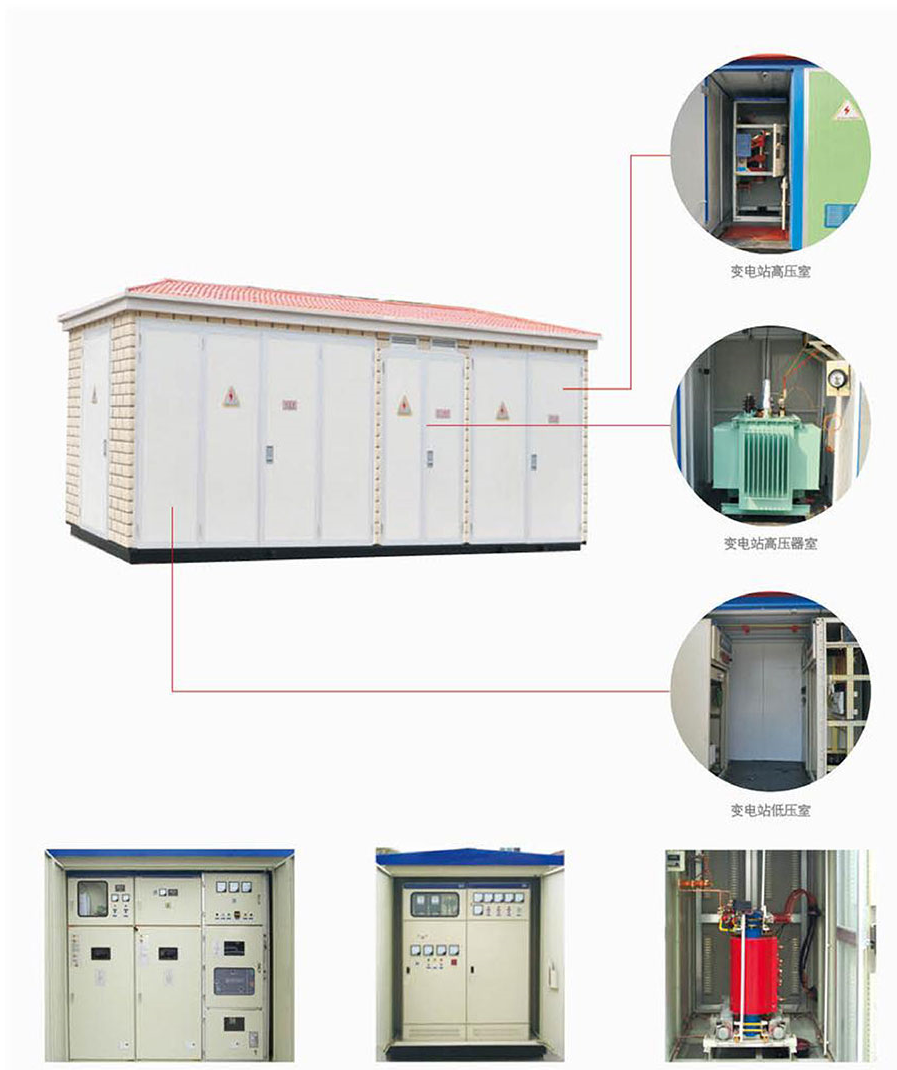

箱变选用低损耗、油漫式、全密封S9、S10、S11系列变压器,也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器,底部可配有小车,变压器可方便地进出。


高压侧

高压侧一般采用负荷开关——熔断器组合电器保护,熔断器一相熔断后,三相联动脱扣,负荷开关有压气式、真空、六氟化硫等型式可选,可配电动操作机构,实现自动化升级:熔断器为高压限流熔断器,带撞击器,动作可靠,开断容量大,主要技术参数见下表。对于800kVA以上的变压器,可选用ZN12,ZN28.VS1等真空断路器保护。


低压侧

低压侧主开关采用万能式或智能型断路器,选择性保护:出线开关选用新型塑壳式开关体积小、飞弧短,可达30回路;智能型自动跟踪无功补偿装置,有接触器和无触点两种投切方式供用户选用。


执行标准

符合下列标准:

GB/T17467- 1998《高压1低压预装式变电站》

T537-1993《6~35kV箱式变电站订货技术条件》


负荷开关技术参数

序号名称单位FN12-12负荷开关FZM12-12真空负荷开关
1额定电压kV10
2最高工作电压kV12
3额定频率HZ50
4额定电流630
5额定开断负荷电流A630
6热稳定电流(有效值)kA/S20/220/4
7动稳定电流kA5050
8短路关合电流(峰值)kA5050
9满负荷开断次数2010000
10机械寿命200010000
11
1min工频耐压(相间及对地)kV4242
12雷电冲击电压(相对及对地)kV7575


高压熔断器技术参数

序号
额定电压(KV)开断电流(A)开断电流(KA)熔体额定电流(A)
英国型号国内型号
SDL※J
124031.56.3,10,16,20,25,31.5,40
SFL※JXRNT-121210031.550,63,71,80,100
SKL※J
1212531.5125

注:由是否安装撞击器确定,N为无撞针,A为有撞针


序号脱扣器形式脱扣器额定电流A通断能力KA(AC380V)
DW15-630热-电磁性或电子型315,400,63040
DW15-1000630,800,100050
DW15-1600160050
DW15-25001600,2000,250060
CW1-2000智能型630,800,1000,1250,1600,200065(80)
CW1-32002000,2500,3200100

注:(80)为高分子断型


一次方案图

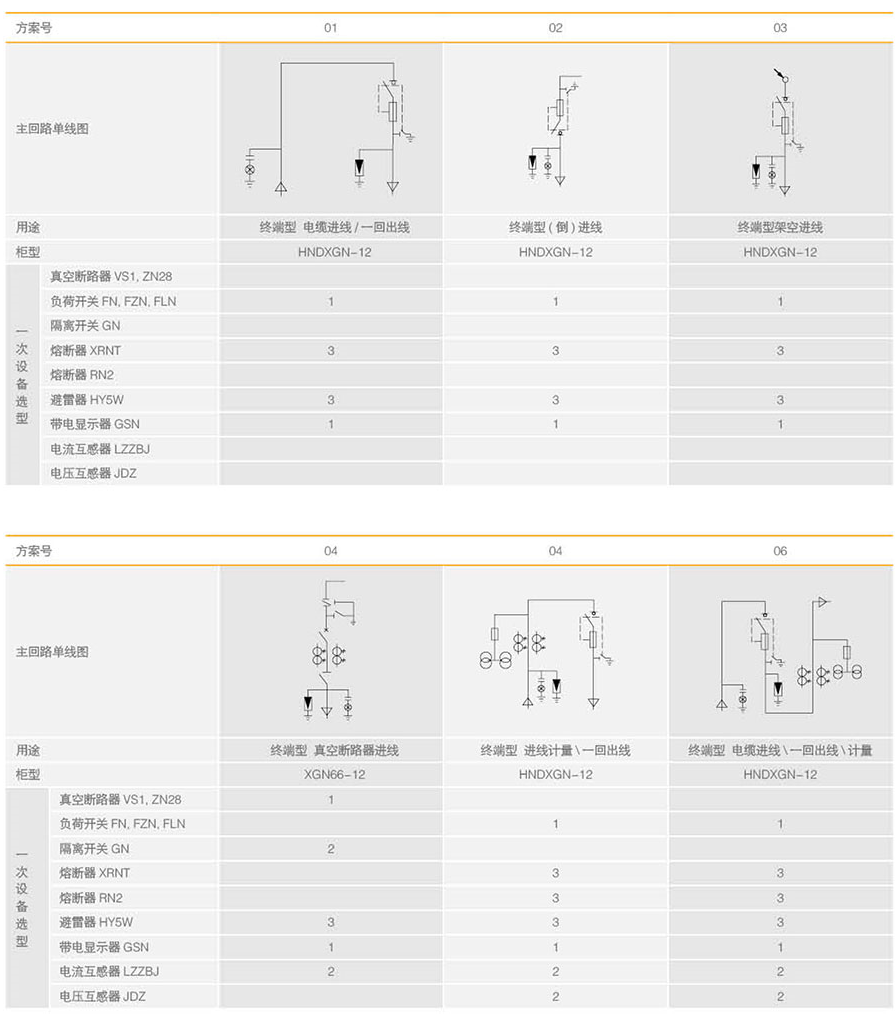

欧式光伏箱变一次方案图

变电站一次方案参见附图。


典型方案示例图

典型方案示例图参见附图。


基础与平面布置图

变电站基础图参见附图;

变电站平面布置参见附图,用户可根据需要选用。


安装、使用与维修

    除了电力部门在安装,验收,移交测试,运行和维护方面的各种规定外,欧式光伏箱式变电站还应注意以下事项:

    1)用户在收到货物时应根据相关规定仔细检查。对于未立即安装的产品,应根据正常使用条件将它们存放在合适的地方。

    2)箱式变压器应从专用吊具的底部抬起,如图3所示。

    3)将其水平放置在预制基础上,然后用水泥砂浆密封产品基座与基础之间的间隙,以防止雨水进入电缆室,并通过底部密封板连接高/低压电缆高低压室。

    4)箱式变压器安装到位后,应可靠接地;电站底座槽钢上的两个主要接地端子,变压器的中性点和外壳,避雷器的底部桩头应分别由安装部门接地。所有接地应共用一组接地装置,其接地电阻应小于4Ω。

    5)光伏箱式变压器安装或维修后,以下项目应进行检查和测试,然后投入运行:

    1.变电站内部是否干净?

    2.操作机制是否灵活。

    3,主要电器的开关是否灵活可靠。

    4.辅助触头的通断是否可靠,准确。

    5.仪表和继电器动作是否准确。

    6.仪器与互感器的变压比以及根据线路的极性是否正确。

    7.是否已拧紧所有电气安装螺母,以及安装是否牢固可靠。

    8.母线连接是否良好,支撑绝缘子和线夹是否可靠安装。

    9.电器的设定值是否符合要求,保险丝芯的规格是否正确。

    10.主电路和辅助电路的触点是否符合电气原理图的要求。

    6)光伏箱变电站的维护。

    1.更换箱体中的所有组件均根据其自身的技术要求进行维护。

    2.如果所选的变压器是油浸式的,则应根据需要至少每年进行一次油样分析和检查。

    3.对于运行中的高压开关设备,在有负载的情况下进行20次开合操作或在无负载的情况下进行2000次操作后,请检查灭弧装置的接触情况和磨损程度。如果发现异常,应及时修理或更换。

    4.低压开关柜自动跳闸后,应检查跳闸原因并进行分析,排除故障后可重新进行故障排除。

    5.雷击者应在雷暴季节到来之前每年进行一次预防性测试。

PS:产品附有装箱单、合格证、安装使用说明书、电气接线图和本产品所采用的主要元件设备的说明书,钥匙操作工具以及根据协议书提供的备品备件。


技术方案图

欧式光伏箱变技术方案图欧式光伏箱变技术方案图

结构图

欧式光伏箱变结构图


订货须知

订货时须提供以下资料:

1.变电站型号、数量;

2.变压器的型号、数量;

3.高压和低压一次接线方案及主要元件的型号和参数;

4.外亮的材料及颜色。

欧式光伏箱变
