美式光伏箱变

美式光伏箱变

诺电生产的10KV/20KV/35KV美式光伏箱变,资质齐全,厂家直销,产品规格型号齐全,可非标定制,报价快,货期短,一件起售,欢迎来电!
价格:电议

美式光伏箱变图片及参数

美式光伏箱变(YB□-12预装式)

美式光伏箱变


产品参数

产地浙江乐清 是否进口订货号定制
加工定制货号51654品牌诺电电力
型号YB□-12额定电流1250(A)冲击耐受电压

35(KV)

壳体防护等级IP65外形尺寸800*600*2200(mm)产品认证

ISO9001:2000


用途

美式光伏箱变是诺电吸收国外先进技术,结合国内实际情况研制开发的。整台产品具有体积小、安装维护简便、低噪音、低损耗、防盗、过负荷能力强、全保护等特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。

适用于10KV环网供电,双电源供电或终端供电系统中,作为变电、计量、补偿控制和保护装置。

美式箱变符合下列标准:

  • GB/T17467-1998《高压低压预装式变电站》

  • DL/T537-1993《6~35KV箱式变电站订货技术条件》


型号及含义

美式光伏箱变型号及含义


功能及特点

美式光伏箱变有以下几点功能和特点:

1.全绝缘,全密封,免少维护、可靠保证人身安全;

2.结构紧凑、体积仅为同容量政变的13-1/5,高度低;

3.可采用分箱式结构,避免变压器油箱内油的污染;

4.高压侧采用双熔丝全范围保护,大大降低成本:

5.即可用环网,也可用于终端,电缆头可在200A负荷电流时紧急插拔;

6.箱体采用蜂窝式双夹层复合板,隔温又散热的功能;

7.低压侧加装电子缺相保护器,当系统内出现不正常电压时,可快速分断主进开关;

8.高压侧油漫式负荷开关或SF6负荷开关,可电动升级, 为实现配网自动化打下基础;

9.采用油浸式s9或性能更忧的S11系列变压器。


正常使用条件

1.海拔高度不超过1000m;

2.环境温度: -35℃~+40℃;

3.相对湿度:日平均值不大于95%,月平均值不大于90%;

4.安装场所:无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所,地面倾角不大于3°。


变压器

YB□-12系列美式预装式箱式光伏箱变选用低损耗、油漫式、全密封s9、S10、S11系列变压器,也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器,底部可配有小车,变压器可方便地进出。


主要技术参数

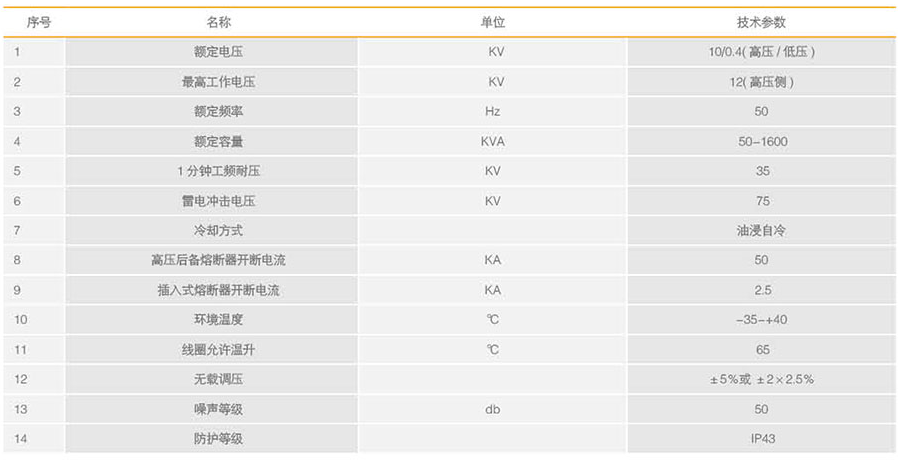

预装式变电站技术参数表

预装式变电站技术参数表

变压器技术参数表

选用新型S9系列变压器器身,损耗低,过载能力好,抗短路能力强,所有紧固件均经过防松处理,免吊芯;也可选用性能更优良的S10系列及S11系列变压器。

变压器技术参数表


负荷开关技术参数

负荷开关为油浸式、三相联动开关、弹簧操作机构;可带负荷分合闸操作,其分合速度与操作力大小无关。型式有二工位、四工位T型、四工位V型等可供选择。

负荷开关技术参数

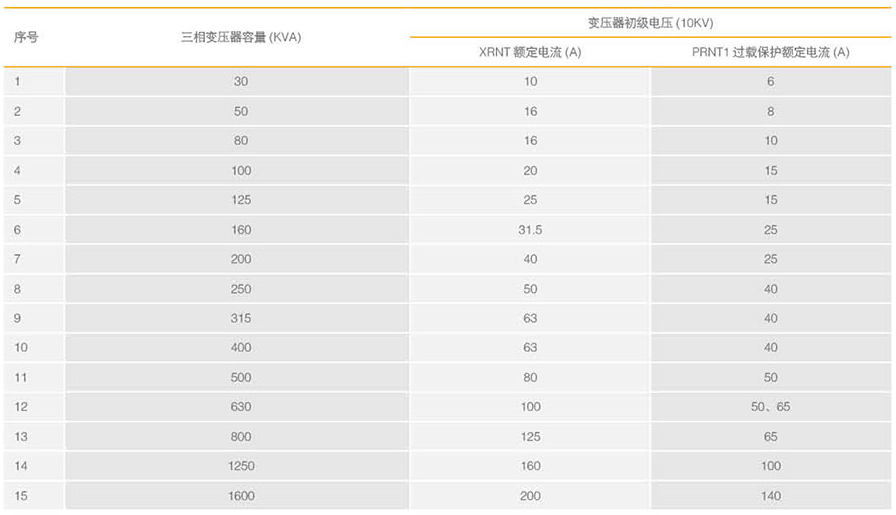

熔断器技术参数(油浸式熔断器选用配置推荐表)

美式箱变高压侧由后备保护熔断器和插入式熔断器串联提供全范图保护,原理简单,经济可靠;后备保护熔断器为油浸式高压限流熔断器,开断容量大,仅在变压器内部故障时动作,插入式熔断器内装双敏熔丝,可提供电流与温度双重保护,双敏熔丝熔断后,可在现场方便地更换熔芯。

熔断器技术参数


电缆进线土建图

技术要求:

1.有关尺寸参见组合变实际尺寸;

2.混凝土台基应表面平整,组合变电站采用压板固定的方式固定在台基上;

3.接地排和电缆固定支架的型式可根据实际情况而定;

4.电缆固定架和接地排应预埋;

5.进出线电缆孔的位置根据具体情况而定;

6.组合变安装后开关正面必须有不小于1.5m的空隙,以利操作;

7.接地网可用12镀锌圆钢或40x4镀锌扁铜制作,接地电阻应符合电力部门要求。

电缆进线土建图
