充气柜二次原理图讲解

发布时间:2021-4-7 13:53:13 作者:诺电 来源:网络

充气柜二次原理图讲解

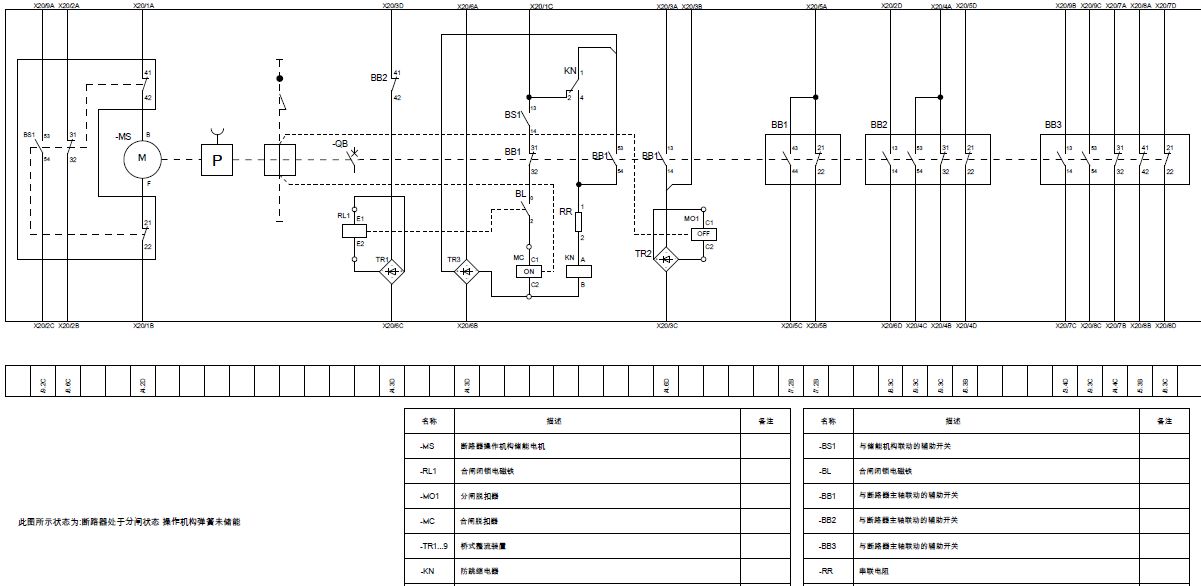

一、VD4X断路器内部原理图




二、断路器原理分析

1、断路器合闸条件

①(BS1:13和BS1:14),操作机构弹簧储能需完成;

②(BB1:31和BB1:32),断路器处于分闸状态;

③(BL:0和BL:2),合闸闭锁电磁铁得电;

④(KN:1和KN:2),防跳继电器KN失电;

⑤ 外部合闸命令。


2、断路器分闸条件

①(BB1:13和BB1:14),断路器处于合闸状态;

② 外部分闸命令。


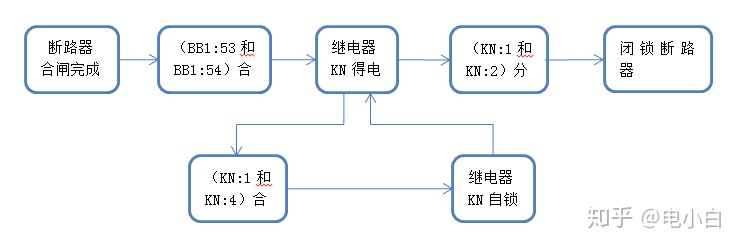

3、断路器防跳原理




三、控制回路

图纸见链接:https://pan.baidu.com/s/1jofyyYwwGDU_pBgL8xlW-A

提取码:q4go

1、“合闸闭锁”回路

RL1失电闭锁断路器合闸,所以断路器合闸条件为(缺一不可):

①三工位开关QBS1处于隔离分闸或隔离合闸位;

②QBS1处于接地分闸或接地合闸且BB2母线三工位开关分闸状态;

③三工位开关QBS2处于隔离分闸或隔离合闸位;

④QBS2处于接地分闸或接地合闸且BB1母线三工位开关分闸状态;

⑤(KC5:21和KC5:22),所有气室气压正常;

⑥(MCU2:5和MCU2:6),QBS2三工位开关控制器正常;

⑦(MCU1:5和MCU1:6),QBS1三工位开关控制器正常;

⑧(BB2:41和BB2:42),断路器处于分闸状态;

2、分闸条件:

①分闸命令(手动/保护);

②(BB1:13和BB1:14),断路器处于合闸状态;

以上介绍的充气柜二次原理图讲解,希望可以帮助到大家,诺电电力在生产制造充气柜这方面是专业的,如果大家有充气柜的需求或问题,欢迎联系我们
